Anakartlar

1.1. Ana Kart Nedir, Yapısı Nasıldır?

Anakart, bir bilgisayarın tüm parçalarını üzerinde barındıran ve bu parçaların İletişimini sağlayan elektronik devredir. Fiberglastan (sert bir plastik türevi) yapılmış, Üzerinde bakır yolların bulunduğu; genellikle koyu yeşil bir levhadır. Ana kart üzerinde, Mikro işlemci yuvası, bellek, genişleme yuvaları, BIOS, diğer kartlar için genişletme Yuvaları ve diğer yardımcı devreler (sistem saati, kontrol devreleri gibi) yer almaktadır.

1.2. Ana Kartın Çalışması,

Ana kartların temel görevi, üzerinde olan birimler ve genişletme yuvalarına takılacak birimler arasında veri akışını sağlamaktır. Ana kart, insanların sinir sistemi gibi birimlerin çalışmasını düzenlemek ve kontrol etmekle görevlidir. Anakart incelendiğinde anakart üzerindeki tüm birimlerin yonga seti(chipset) adı verilen entegre devrelere bağlı olduğu gözlenir. Bu entegreler, ana kartın beynidir ve tüm sistemin uyumlu şekilde çalışmasını sağlar.

1.3. Ana Kartın Bileşenleri

1.3.1.Yonga Seti (Chipset)

Yonga seti (chipset) ana kartın "beynini" oluşturan entegre Devrelerdir. Bunlara bilgisayarın trafik polisleri diyebiliriz: işlemci, Önbellek, sistem veri yolları, çevre birimleri; kısacası PC içindeki her şey arasındaki veri akışını denetlerler. Veri akışı, PC'nin pek çok parçasının işlemesi ve performansı açısından çok önemli olduğundan, yonga seti de PC'nizin kalitesi, özellikleri ve hızı üzerinde en önemli etkiye sahip birkaç bileşenden biridir. Günümüzde en yaygın yonga seti Intel ve AMD tarafından üretilmektedir.Bu firmalar sadece kendi mikroişlemcilerine uygun yonga seti üretmektedirler. Silicon Integrated Systems (SiS), Acer Labs Inc. (ALI), VIA gibi üretici firmaların da geliştirdiği popüler yonga setleri vardır.

1.3.2 Veri Yolları (BUS)

Ana kart üzerindeki bileşenlerin birbirleriyle etkileşimde bulunmasını sağlarlar. Veri yolları geliştirilme sırası ile ISA (Industry Standard Architecture), PCI (Peripheral Componet Interconnect) , AGP (Advanced Graphics Port) ve PCIe (Peripheral Componet Interconnect Express)’dir. Bu veri yolları, aynı zamanda bu yolları ile uyumlu çalışan ek donanım kartlarına slotlar ile bağlanabilir. Böylece veri yolunu kullanarak ek donanım birimi ile iletişim sağlanır.Veri yolları ile sadece datalar taşınmaz. Bu yollar aynı zamanda kontrol sinyallerini ve adres bilgilerini de taşır.Kontrol sinyalleri ile donanım birimlerinin çalışmaları düzenlenirken adres bilgileri ile donanım biriminin kullandığı verilere ulaşım yolu tanımlanmış olur.

1.3.2.1. ISA (Industry Standard Architecture)

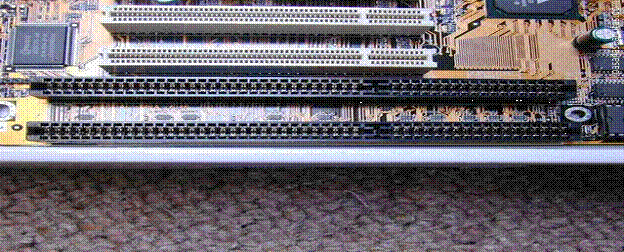

Resim: ISA veri yolu

1984 yılında geliştirilmiş bir bus veri yoludur. Resim’de uzun ve siyah olarak Görüntülenen veri yoludur. 16 adet veri aktarım bitine sahip bu veri yolunun sadece ilk Bölümü kullanıldığında 8 bit olarak çalışabilmektedir. Teorik olarak saniyede 8 Megabit Transfer yapabilmektedir. Pratikteyse en fazla 1 ya da 2 Megabit hızında çalışabilmektedir.
