Bilgisayar Kasaları

Resim :ATX güç kaynağının fiziksel standartları

ATX standartları içerisinde güç kaynağının işlemci ve RAM yuvalarına yakın bir konuma alınıp, ayrıca güç kaynağı üzerindeki fan ile sistem içerisindeki sıcak havanın da emilip dışarıya atılması amaçlandığından güç kaynağındaki fanın önemi büyüktür. Kendi başına zaten oldukça büyük bir ısı kaynağı olan güç kaynağı ancak yeterli bir fan ile kendisini soğutmak yanında, sistem içerisindeki havanın emilmesine yardımcı olabilir.

Bilgisayarınız çalıştığı sürece güç kaynağınızın fanı da çalışacağından güç kaynağının fanının “Ballbearing Fan” yani rulmanlı (bilyeli) fan olması tavsiye edilir. Bu sayede fan hem çok daha uzun ömürlü olacak hem de çok daha sessiz çalışabilecektir.

2.3.2. Çıkış Gerilimleri

Bir ATX güç kaynağında +12,- 12,+5 ve +3.3 gerilim çıkışları mevcuttur. Resim:de tolerans değerleri ile gösterilmiştir.,

Resim  ATX Güç kaynağının çıkış gerilimleri

ATX güç kaynağ,ı ürettiği bu gerilimleri başta ana kart olmak üzere birçok cihaza gönderir. Güç kullanan her cihazın güç gereksinimi ve güç girişi farklıdır. Cihazlara bağlanan konnektörlerin yapısı ve gerilim değerleri resim ’da verilmiştir.

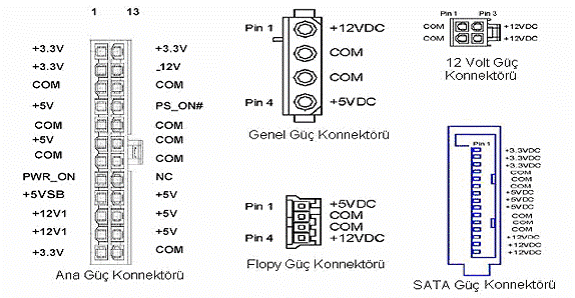

Resim: ATX güç kaynağının konnektör gerilimleri

Günümüz bilgisayarları 3 Gigahertz’lere varan hızlara ,100 milyona yaklaşan sayıda transistör içeren işlemcilere, aktif soğutmaya sahip modern chipsetlere, her makinede en azından bir CD-ROM yazıcı, DVD-ROM ve USB aygıta sahip. Bu yüzden de eskiden ortalama 100-135W olan güç ihtiyacı, günümüz bilgisayarlarında 250-300W civarına gelmiş durumda. İyi bir ATX güç kaynağı bu ihtiyaç duyulan 300W’ı tablo 1'deki gördüğüz ana kart voltaj toleransları ve voltajları dahilinde hatasız üretmelidir.

2.3.3. Çıkış Güçleri

Güç, bir kaynağın verdiği akım ve gerilim değerlerinin çarpımı ile bulunan göreceli bir büyüklüktür. ATX güç kaynağının verdiği gerilim değerleri, toleranslar dahilinde sabittir. Ancak bilgisayar parçaları çalışma durumlarına göre farklı akım değerleri kullanır(çeker). Örneğin işlemcinin çok çalıştığı sırada veya CD-ROM sürücüdeki CD okunması sırasında daha fazla akım çekilir. Bir ATX güç kaynağı bilgisayar sisteminin en yoğun güç gereksinimini bile karşılayacak düzeyde güç üretmek zorundadır. Günümüzde kullanılan sistemlerde PCI Express, DDR2 bellek ve Serial ATA ile beraber güç gereksinimleri de artmıştır. Hatta CPU’ların güç gereksiniminin artması yüzünden CPU için ikinci bir +12V hattı açılarak işlemcinin çok yük çektiği anlarda yaşanan aşırı yüklenme sorununun önüne geçilmiştir. Resim 2.11’de bir bilgisayar sistemin ortalama güç gereksinimleri verilmiştir. Değerler, sistemin çalışma şekline göre azalabilir veya çoğalabilir.

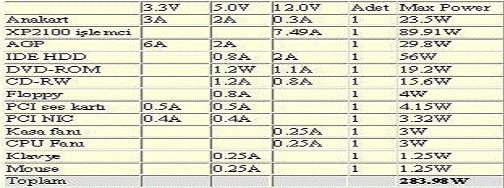

Resim : Bilgisayar bileşenlerinin güç gereksinimleri

Ortalama bir bilgisayar sistemi için 300 W bir güç kaynağı yeterlidir. Ancak daha fazla özellikli sistemler için piyasada daha yüksek güç veren ATX güç kaynakları mevcuttur.
