CCS C ile PIC Ornegi

ve

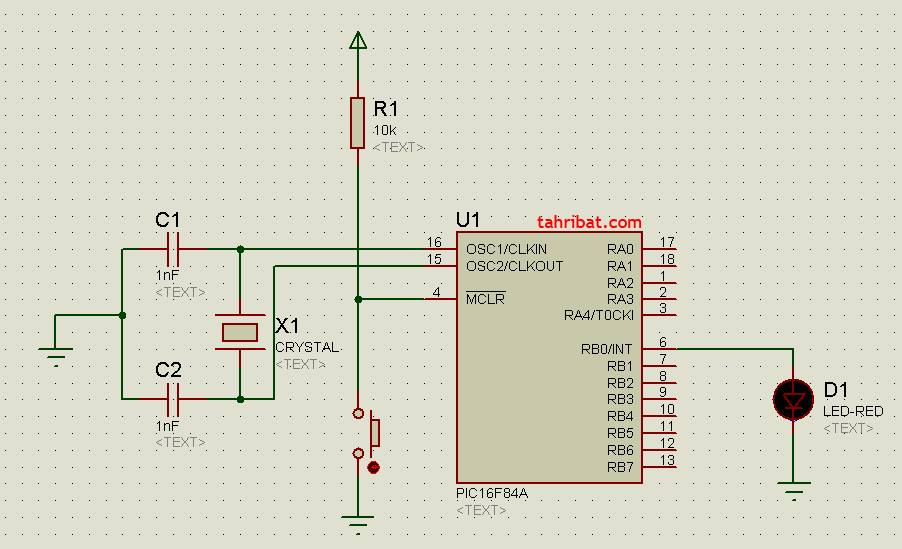

Bu şekilde bağlantıları oluşturuyoruz, sonucumuz böyle olmalı;

Açıklama;

Gördüğünüz gibi RB0/INT pinime LED'i bağladım. Yazacağım program ile RB0 portundan 5snde bir çıkış vermesini sağlayarak LEDimi yakıp söndüreceğim. Evet devremiz tamamdır. Şimdi değerlerimizi verelim. 1.Crystal değerimiz; Devremizdeki CRYSTAL elemanının üstüne 2 kez tıklıyarak açılan pencereden; Frequency değeri standartta 1MHz'dir biz onu 4MHz yapıo "OK" buttonuna basıyoruz. 2.LED değerimiz 10K kalacaktır. ( üstüne 2 kez tıklayarak aynı şekilde değiştirebiliriz) ek: Port RB0/INT çıkındaki LED'e giden yola 220ohm direnç bağlamam gerekiyordu, fakat bağlamadım es geçtim isteyen bağlayabilir.. 3.PIC16f84a değerimiz; Aynı şekilde üstüne 2 kez tıklayarak Processor Clock Frequency değerini 4MHz yapıyoruz. -Program- Evet devreyi tamamladık, şimdi PIC içine atacağımız programı yazmaya geldi. Picc CCS C Compiler programımızı kurduktan sonra masaüstünde;

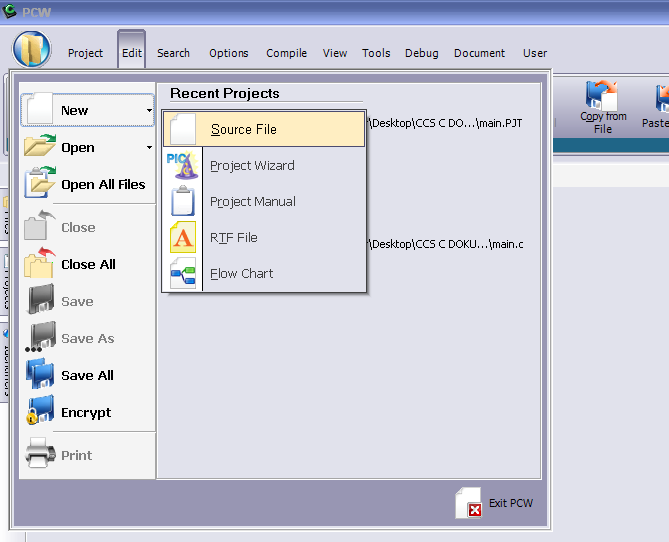

simgesi oluşuyor, simgeye tıklayarak programımızın arayüzünü açıyoruz. Üst kısımdaki Dosya simgesine tıklıyoruz, açılan menüden "New->Source File" seçeneklerini seçtikten sonra karşımızda bir savefiledialog çıkıyor. Burada bize sorulan projemizi nereye kaydedeceğimizdir, kasmayın seçin bir dizin ve kaydedin.

Resim;


Tarih:
Hit: 4377
Yazar: Holyzone
