18650'Yi Arduino İle Şarj Edebilir Miyim ? 18650'Yi Arduino İle Şarj Edebilir Miyim ?
-
Herkese merhaba. Bir saat projesiüzerinde çalışıyorum şu sıralar hediyelik birşey.
RTC(DS3231) saaat modülü ile arduino'da saati gönderip, gelen saati ekranda gösteriyorum. Basit birşey ancak istediğim olay tam olarak şu
Bu DS3231 düğme pil ile çalışıyor normalde ancak tahminime göre 1 ay kadar bir süre sonra bu pil bitecek ve sonrasında saati okuyamayacağım. Bu yüzden araya bir pil yerine batarya görevi görecek bir pil koyayım dedim. Elimde 2 tane 18650 pil var. Bunlardan 1 tanesi RTC'yi çalıştırmak için yeterde artar bile ancak saat prize takıldığında önce bu pilin şarj olur devamında RTC'ye güç vermesi gerekiyor.
Tehlikeli olduğu için bu piller hata yapmak istemiyorum pek. Bu yüzden size sorayım dedim.
Devre aşağıdaki basit birşey.
SCL SQA girişlerine vs vs takılmayın arkadaşlar. Basit olarak şema bu şekilde. Arduino 5v çıkışını direkt olarak pile bağlayıp pildeki - çıkışı RTC'ye güç olarak verirsem şayet
1-) evimde yangın mı çıkar
2-) düzgün sonuç alır mıyım ??Edit edit !!
Arduino'nun 18650 pili şarj edebilmesini istiyorum ve bunun için az olan elektronik bilgimi kullanarak direkt 5v çıkışını 18650'ye bağlayıp kullanmayı düşünüyorum.
Şimdi şarj edilebilen bir coin pil var mı diye araştırıyorum. Eğer varsa ondan sipariş edip bu sorunu çözebilirim sanıyorum.
İnternette Varta'nın buldum 35lira mı ne ancak voltajları çok ufak...
GodKlaus tarafından 19/May/20 16:58 tarihinde düzenlenmiştir -
neden sorun olsum hocam korkma bi sey olmaz ancak bu sekilde calismaz büyük ihtimalle :) cünkü pil voltaki 3.7 volt ancak sana 5 volt gerekiyor, o yüzden voltage booster kullanman lazim. Söyle örnek devreler gördüm, kücün günes panellerinden alip otomatik sarj olayini da halledebilirsin
https://create.arduino.cc/projecthub/igorF2/solar-charged-battery-powered-arduino-uno-645d89
-
unbalanced bunu yazdı
neden sorun olsum hocam korkma bi sey olmaz ancak bu sekilde calismaz büyük ihtimalle :) cünkü pil voltaki 3.7 volt ancak sana 5 volt gerekiyor, o yüzden voltage booster kullanman lazim. Söyle örnek devreler gördüm, kücün günes panellerinden alip otomatik sarj olayini da halledebilirsin
https://create.arduino.cc/projecthub/igorF2/solar-charged-battery-powered-arduino-uno-645d89
yok hocam RTC 3 volt ile çalışıyor. Şuanda coin battery var üzerinde CR2032 olması lazım.
Arduinonun üzerinde direk 5v çıkış sağlayan kanallar var, sizde bilirsiniz hocam.
Oradan bir kablo ile direk seri pile bağlayıp, pildeki çıkışı RTC'nin Vcc'sine bağlamayı düşündüm ancak dediğim gibi pil patlar eder diye korkuyorum.
-
-
pardon hocam dikkat etmemisim senin resmine :) arduinoya baglamissin zannettim..
devrene iyice baktim ama anlamadigim sey su hocam.. arduino'nun 5V cikisini neden pil'e vermissin ve pilden de rtc'ye?
arduino'nun cikisini neden direk rtc'ye vermiyorsun sonucta 3 ve 5 volt ile calisabiliyor. arduiono icin zaten adaptör kullaniyorsun, pile ne gerek oldugunu anlamadim..
neyse belki sorun bendedir pek uyumadim algilarim kapali olabilir :)
unbalanced tarafından 19/May/20 16:06 tarihinde düzenlenmiştir -
unbalanced bunu yazdı
pardon hocam dikkat etmemisim senin resmine :) arduinoya baglamissin zannettim..
devrene iyice baktim ama anlamadigim sey su hocam.. arduino'nun 5V cikisini neden pil'e vermissin ve pilden de rtc'ye?
arduino'nun cikisini neden direk rtc'ye vermiyorsun sonucta 3 ve 5 volt ile calisabiliyor. arduiono icin zaten adaptör kullaniyorsun, pile ne gerek oldugunu anlamadim..
Benim istediğim şey üzerindeki coin battery yerine şarj edilebilir bir pil ile coin battery'nin sağladığı 30 günlük ömrü 99999 gün yapmak :D
Adaptör takıldığında battery şarj olacak. Adaptör çıkarıldığında battery'deki enerji ile saat kendi içerisinde çalışmaya devam edecek. (coin battery ile bu süre 30 gün çünkü şarj edilemiyor) :/ -
arduino uno içindeki voltaj regülatörü maksimum 450mA çıkış sağlıyormuş usbden güç aldığında. power jack ile adaptörden güç aldığında ise 650mA ve kaç volt verdiğine göre değişiyor. 18650 pilleri direkt bağlayarak şarj edersen daha fazla akım çekmeye çalışabilir ve arduino yanabilir. gerek yok güç yönetimini arduinodan yapmaya.
şöyle bir çıkar yol izleyebilirsin https://www.f1depo.com/urun/cift-usb-cikisli-ekranli-power-bank-karti?gclid=CjwKCAjwh472BRAGEiwAvHVfGuk9EvMLUN6OuXSwhqi26e4x8se37ZqFtwsDK_uOO6Kfodfn8N5DcBoCcY8QAvD_BwE
şu modül, batarya yönetim sistemi de denebilir 5v ile şarj olur 5 volt çıkış verir bağladığın 18650 bataryalar ile. şarj olurken çıkış ta alabilirsin. bence sen pilleri buna bağla. sistemin tüm gücünü bu modülden al. modülü şarj etmek için de usb kablo ile powerbank şarj eder gibi şarj etsinler.
ekleme: ucuz modüller de var ama uzun kullanımda çıkış akımları çok azalıyor bu modül gayet güzel çalışıyor uzun süre kullandık çoğu projede kim tasarladıysa helal olsun. :D
GuArDiAn55 tarafından 19/May/20 16:13 tarihinde düzenlenmiştir -
-
Şimdiii ortalık çok fena çorba oldu ben hemen toparlıyorum :D
Öncelikle RTC'nin üzerinde kendi şarj devresi varmış. Buradan bakabilirsiniz.

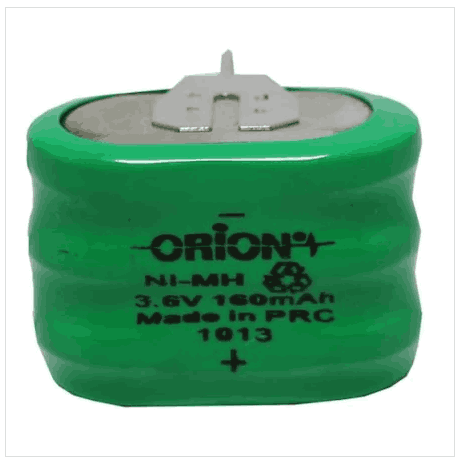

Devamında bir adet bundanı + ve -'ye dikkat ederek rtc'nin pil takılan yerine takarsam, Hem RTC'ye enerji sağlar hemde VCC'den 5v geldiğinde kendisini şarj eder diye düşünüyorum. (Yamuluyorsam düzeltin)
Sonrasında 18650 falan vazgeçtim bu işten. Projemi tam anlatmadığım için "piller" diyen var, ektra BMS devresi ekle diyen var. Bunları maalesef ekleyebileceğim ekstra boş alanım yok :(
Daha sonra dedim ki ben bunu V2 olarak yapayım. Şu sıralar iş arıyorum kodlamada geliştiriyorum falan kendimi o yüzden ne kaynak ne de enerji harcamaktan vazgeçtim. Sadece 1. kısımda bahsettiğim şarj edilen pille değişim yapabilirim.
Birbirinden değerli yorumlar için çok teşekkürler ancak kaynaklardan ziyade alanım kısıtlı :D
-
