Elektronik Devreden Veri Çekme İşlemi ? Elektronik Devreden Veri Çekme İşlemi ?
-

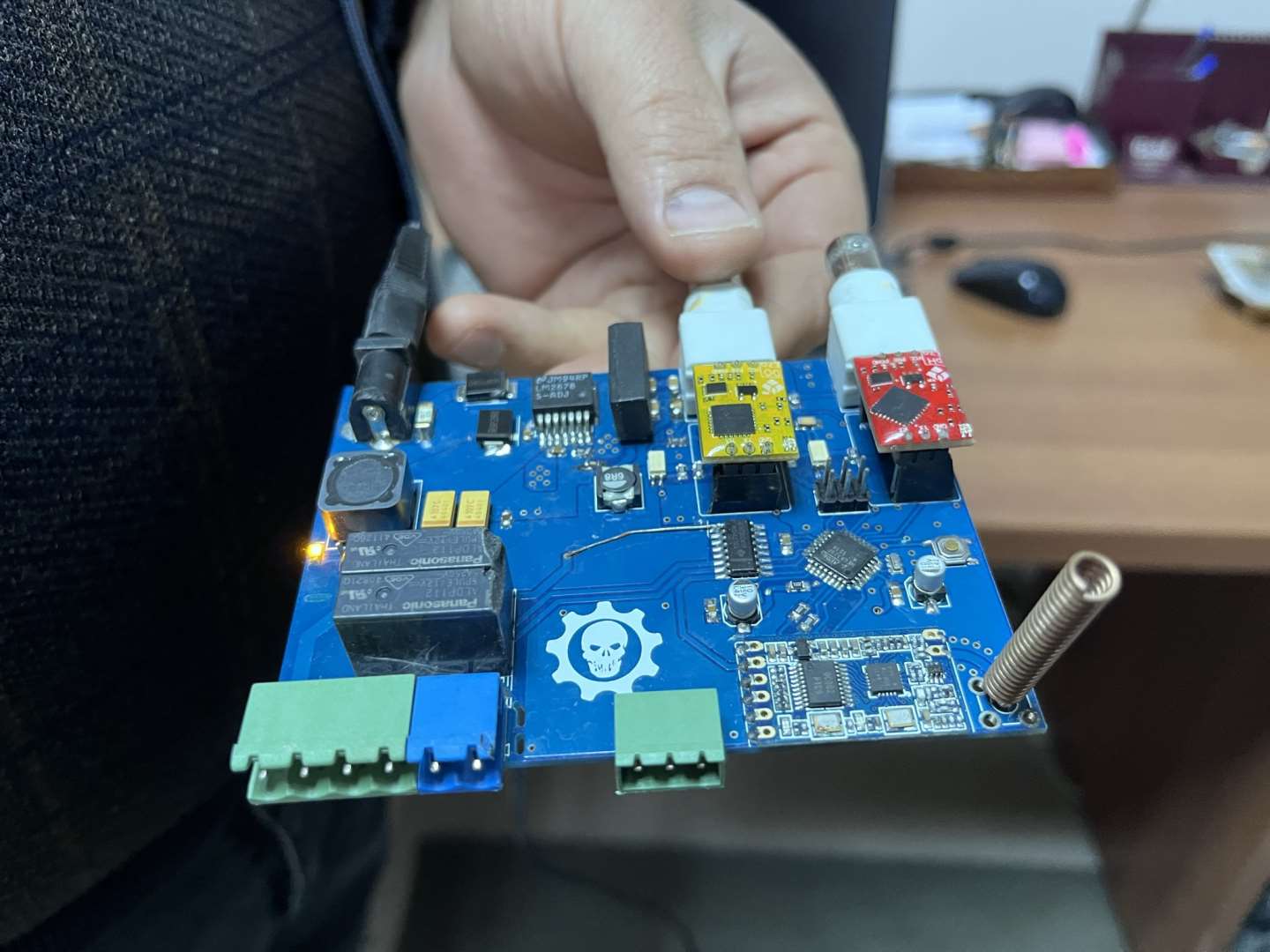

Arkadaşlar selamlar, Elimizde su sıcaklığı ph ve oksijen ölçebilen bir devre var.
fotoğraftaki bu devreyi bilgisayara bağlayıp ölçüm verilerini aktarabilir miyiz bunun bir yolu var mıdır ?
üzerinde bir de rf alıcı vericisi var bu ne işe yarar hiçbir fikrim yok.
RhiFaT tarafından 13/Nis/22 16:36 tarihinde düzenlenmiştir
-
RhiFaT bunu yazdı
Arkadaşlar selamlar, Elimizde su sıcaklığı ph ve oksijen ölçebilen bir devre var.
fotoğraftaki bu devreyi bilgisayara bağlayıp ölçüm verilerini aktarabilir miyiz bunun bir yolu var mıdır ?
üzerinde bir de rf alıcı vericisi var bu ne işe yarar hiçbir fikrim yok.
selam, gerçek zamanlı mı yoksa arada bir mi?
ek aparatlarla gerçek zamanlı da aktarılabilir
-
Daha detaylı fotoğraf var mı? Özellikle o mcu'ya benzeyen (üzerinde atmel yazıyor sanırım) ile o antene benzeyen şeyin yanındaki modül arasındaki bağlantıya bakmak lazım.
Rölelerden anladığım kadarıyla bu sadece ölçüm değil bir şeyi de harekete geçiriyor.
-
mikro denetleyicinin chipseti nedir?
-
iki prob girişin ortasındaki pinler muhtemelen programla giriş pinleri miso, mosi, sck vs gibi o işlemciye atılmış bir yazılım var o yazılım elinde varsa c# diline yazıp pc de takip ede bilirsin ama bilmediğin bir devreyle uğraşması zor , sadece su sıcaklığ ph ölçeceksen yenisini yapmak daha kolay istediğin gibide kontrol edersin pc , mobil , mail hatta sonuçları twit attıra bilrisin
-
Atmel çip var sanki.
-
ph modulu: https://atlas-scientific.com/embedded-solutions/ezo-ph-circuit/
Linkteki icerik epey zengin datasheet, ornek arduino kodu, kutuphanleri ile birlikte verilmis.
Modulde UART ve I2C var. Baya basit ASCII komutlariyla haberlesiyor.
Disaridan bir arduino ile kablo atilarak haberlesme dinlenebilir.
Tabi bu, butun devrenin ne oldugunu bilmeden ve RF haberlesmenin mumkun olmadigi zaman uygulanmasi gereken sey :)
