Elektronik Devreler Dersi Büt Sorusu Elektronik Devreler Dersi Büt Sorusu
-
Yine mühendislik öğrencisi bir arkadaşın cevabını merak ettiği elektronik devreler dersinin sorusu,
Bilgili ve ilgili murit/murideler bir el atabilir mi acaba?

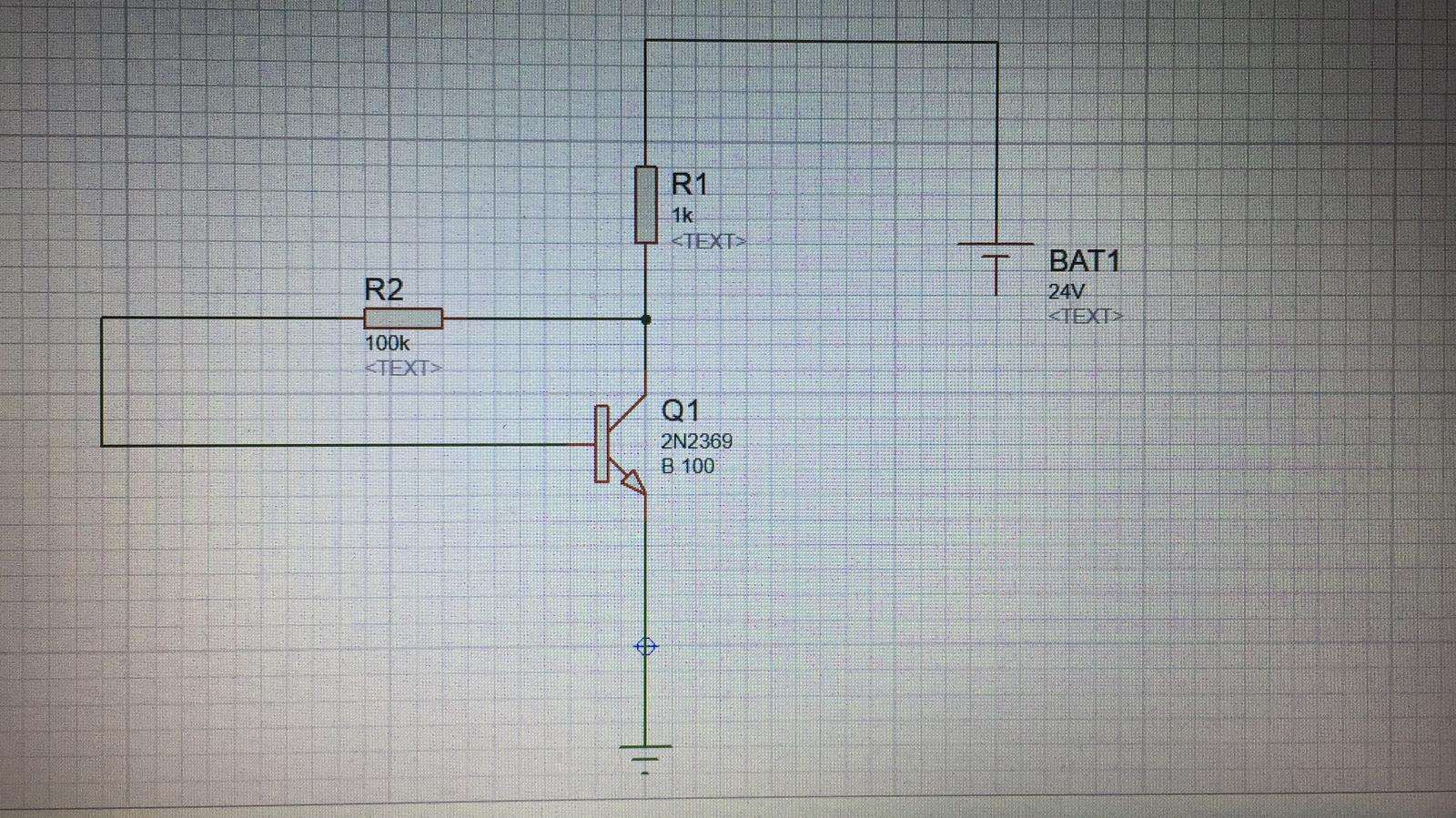

Soru burada:Vbe=1V
bize Vce'yi soruyor imiş
-
beta sı kaç?
-
100 heralde B 100 var resimde
-
hatırladığım kadarıyla çözdüm. doğruluğunu simülasyonda deneyip bakmak lazım. Vce değerini 11,5V buldum. kağıda daha düzgün yazıp atarım birazdan.
-
Çok anlamam ama
https://320volt.com/transistor-dc-polarlama-devreleri-ve-yukseltec-devreler/
Burdaki devre 4.konu
Şekil-6.8 Kollektör Geribeslemeli Polarma Devresi ve Akım Yönleri konusuna benziyor
B=Ic/Ib=100
Vcc=IcRc+Vce+IeRe
Emiter bacağında direnç yok Re=0 konabilir her halde
Vce=Vcc - IcRc
Vbe= silikonlar için pratikte 0.7V alınıyor sanırım (yanılıyor da olabilirim )
Beyz tarafından Kirşof yazarsak
24-R1(Ib+Ic)-R2Ic-Vbe=0 yazabiliriz Vbe yi 0.7V alırsak ( bir örnekte böyle alındığını görmüştüm silikon transistörler için)
Ic=100Ib beta değeri
23.7=R1(101Ib)+R2 Ib
Ib= 23.7 / [ R1x101+R2]
= 23.7/[ 1k x 101+100k]
=23.7/(202) mA= 0.117326
Batarya çıkışındaki ana kol akımı
Ic+Ib = 101Ib = 11.85 mA
R1 deki gerilim düşümü
1000 x 11.85 E-3 =11.85V
=> Vce=24-11.85=12.15V
dediğim gibi Vbe =0.7 V kabulüne göre çıkan bir sonuç.. elektroniki değilim.. hatta çözdüğüm ilk transistör sorusu
https://www.youtube.com/watch?v=5jQchh2IQ-0
arkadaş bu kanalı takip edebilir
-
ltcelik bunu yazdı
Çok anlamam ama
https://320volt.com/transistor-dc-polarlama-devreleri-ve-yukseltec-devreler/
Burdaki devre 4.konu
Şekil-6.8 Kollektör Geribeslemeli Polarma Devresi ve Akım Yönleri konusuna benziyor
B=Ic/Ib=100
Vcc=IcRc+Vce+IeRe
Emiter bacağında direnç yok Re=0 konabilir her halde
Vce=Vcc - IcRc
Vbe= silikonlar için pratikte 0.7V alınıyor sanırım (yanılıyor da olabilirim )
Beyz tarafından Kirşof yazarsak
24-R1(Ib+Ic)-R2Ic-Vbe=0 yazabiliriz Vbe yi 0.7V alırsak ( bir örnekte böyle alındığını görmüştüm silikon transistörler için)
Ic=100Ib beta değeri
23.7=R1(101Ib)+R2 Ib
Ib= 23.7 / [ R1x101+R2]
= 23.7/[ 1k x 101+100k]
=23.7/(202) mA= 0.117326
Batarya çıkışındaki ana kol akımı
Ic+Ib = 101Ib = 11.85 mA
R1 deki gerilim düşümü
1000 x 11.85 E-3 =11.85V
=> Vce=24-11.85=12.15V
dediğim gibi Vbe =0.7 V kabulüne göre çıkan bir sonuç.. elektroniki değilim.. hatta çözdüğüm ilk transistör sorusu
https://www.youtube.com/watch?v=5jQchh2IQ-0
arkadaş bu kanalı takip edebilir
Vce değeri 1V alarak çözdüm 11,5V çıkıyor.
Arkadaşın attığı formülde Vce değerini 1V olarak çözersen 11,5V çıktığını görebilirsin. Üstteki mesajıma fotoğraf ekledim ama gözükmüyor.
-
@34sileli
Zaten Vce yi soruyor?... 1 Volt ne?.. Vbe yi mi 1V aldın
ltcelik tarafından 28/Haz/19 15:02 tarihinde düzenlenmiştir -
Bu hocamız transistörlerde kolaylık olsun diye Vbe'yi 1V aldırıyor hep. Biz sınavda çözdüğümüzde 1V bulduk Vce'yi ama emin olamadık. Ha zaten doğru olup olmadığını hocadan öğrenemedik hiç çünkü bütün sınıfı bıraktı kendileri.
-
O zaman ....
hmmm zaten soruda Vbe yi 1 V vermiş ben dikkat ememişim
ben de kafadan hesap hatası yapmışım 23.3 yazacağıma 23.7 yazmışım..
B=100 ise
Ic=100Ib
23=R1( Ib+ Ic )+R2 Ib ... 1k( Ib+100 Ib )+100k Ib
1k * 101*Ib+ 100k*Ib
1k*(201)Ib=23
Ib=0.114428mA
VR1=101 Ib*R1=11.5572V
Vce =Vbat-VR1=12.44 V gibi gözüküyor
