Elektronik Devreler Dersi Final Sorusu Elektronik Devreler Dersi Final Sorusu
-
Zenere kadar tüm akımlar Ib1 cinsinden yazılabilir.. Soru aşırı kolay.
Tek 'zaman alıcı ' şey zener gerilim aşılmış ise aynı gerilim yolunu ikinci kez hesaplamak o da 5 dk.
-
bölüm ne hocam
-
eengineer bunu yazdı
bölüm ne hocam
Ben mi? Mak müh..25yıl
-
istnbullu bunu yazdı
Iz akımını aralık olarak istemediği için 7V olarak aldım.Çıkan sonuç:4.4mA Bir diğer durumda VE gerilimi 14.36V olarak hesapladığım için öyle aldım.
Zener olduğunda ilkin Zener gerilim aşılamamış gibi Ib1 ve Ie1 akımları hesap edilip , zenerin aşılıp aşılmadığına bakman gerekmiyor mu?
Aşılmış ise 7V ters pil koyuyorsun zener yerine..
Akımı yeniden hesaplıyorsun
Yanılıyor muyum?...
-
ltcelik bunu yazdıistnbullu bunu yazdı
Iz akımını aralık olarak istemediği için 7V olarak aldım.Çıkan sonuç:4.4mA Bir diğer durumda VE gerilimi 14.36V olarak hesapladığım için öyle aldım.
Zener olduğunda ilkin Zener gerilim aşılamamış gibi Ib1 ve Ie1 akımları hesap edilip , zenerin aşılıp aşılmadığına bakman gerekmiyor mu?
Aşılmış ise 7V ters pil koyuyorsun zener yerine..
Akımı yeniden hesaplıyorsun
Yanılıyor muyum?...
@istnbullu aralık muhabbetinden değil minimum akım için zenerdeki maksimum gerilim kullanılabilir. Oradan da (48-1-7)/100 yaparak Ib1 bulunabilir. O da 11 ile çarpılıp Ie1, 10 ile çarpılıp Ic1 bulunabilir. Ic1 de Ib2 ye eşit olduğundan ordan da 2 katın akımları hesaplanabilir. Ie1 ile emiter bacağındaki dirençleri çarparsa bir Ve1test değeri bulunabilir. Ve1test =>7 ise Ve1=7, değilse Ve1=Ve1test olur.
Ib1=0,4
Ie1=4,4
Ic1=Ib2=4
Ve1test=4.4*4.7=20,68 > 7, Ve1=7
Vc1=48-(1*Ib2)=48-4=44
Vce1=Vc1-Ve1=44-7=37
Vc2=2,5 + Ic2*Rc2, Ve2=48 Vce2=Vc2-Ve2 pratik olsun diye bu aşamayı ilgilenen arkadaşlara bırakıyorum.
Iz=Ie1-(7/4,7)
Iz=4,4-1,49=2,91
Pt=P1+P2+Pz+Pled gibi ayrı ayrı hesaplanabilir.
Ya da Pt=48(Ib1+Ie2) şeklinde de hesaplanabilir.
Not: Rakamsal hatalar olabilir, mobilden yazmak harbi sıkıntı.
cicosz tarafından 25/Haz/20 09:44 tarihinde düzenlenmiştir -
cicosz bunu yazdıltcelik bunu yazdıistnbullu bunu yazdı
Iz akımını aralık olarak istemediği için 7V olarak aldım.Çıkan sonuç:4.4mA Bir diğer durumda VE gerilimi 14.36V olarak hesapladığım için öyle aldım.
Zener olduğunda ilkin Zener gerilim aşılamamış gibi Ib1 ve Ie1 akımları hesap edilip , zenerin aşılıp aşılmadığına bakman gerekmiyor mu?
Aşılmış ise 7V ters pil koyuyorsun zener yerine..
Akımı yeniden hesaplıyorsun
Yanılıyor muyum?...
@istnbullu aralık muhabbetinden değil minimum akım için zenerdeki maksimum gerilim kullanılabilir. Oradan da (48-1-7)/100 yaparak Ib1 bulunabilir. O da 11 ile çarpılıp Ie1, 10 ile çarpılıp Ic1 bulunabilir. Ic1 de Ib2 ye eşit olduğundan ordan da 2 katın akımları hesaplanabilir. Ie1 ile emiter bacağındaki dirençleri çarparsa bir Ve1test değeri bulunabilir. Ve1test =>7 ise Ve1=7, değilse Ve1=Ve1test olur.
Ib1=0,4
Ie1=4,4
Ic1=Ib2=4
Ve1test=4.4*4.7=20,68 > 7, Ve1=7
Vc1=48-(1*Ib2)=48-4=44
Vce1=Vc1-Ve1=44-7=37
Vc2=2,5 + Ic2*Rc2, Ve2=48 Vce2=Vc2-Ve2 pratik olsun diye bu aşamayı ilgilenen arkadaşlara bırakıyorum.
Iz=Ie1-(7/4,7)
Iz=4,4-1,49=2,91
Pt=P1+P2+Pz+Pled gibi ayrı ayrı hesaplanabilir.
Ya da Pt=48(Ib1+Ie2) şeklinde de hesaplanabilir.
Not: Rakamsal hatalar olabilir, mobilden yazmak harbi sıkıntı.
Anlamadığım bazı yerler olsa da genel anlamda konuyu güzel açıklamışsın.
-

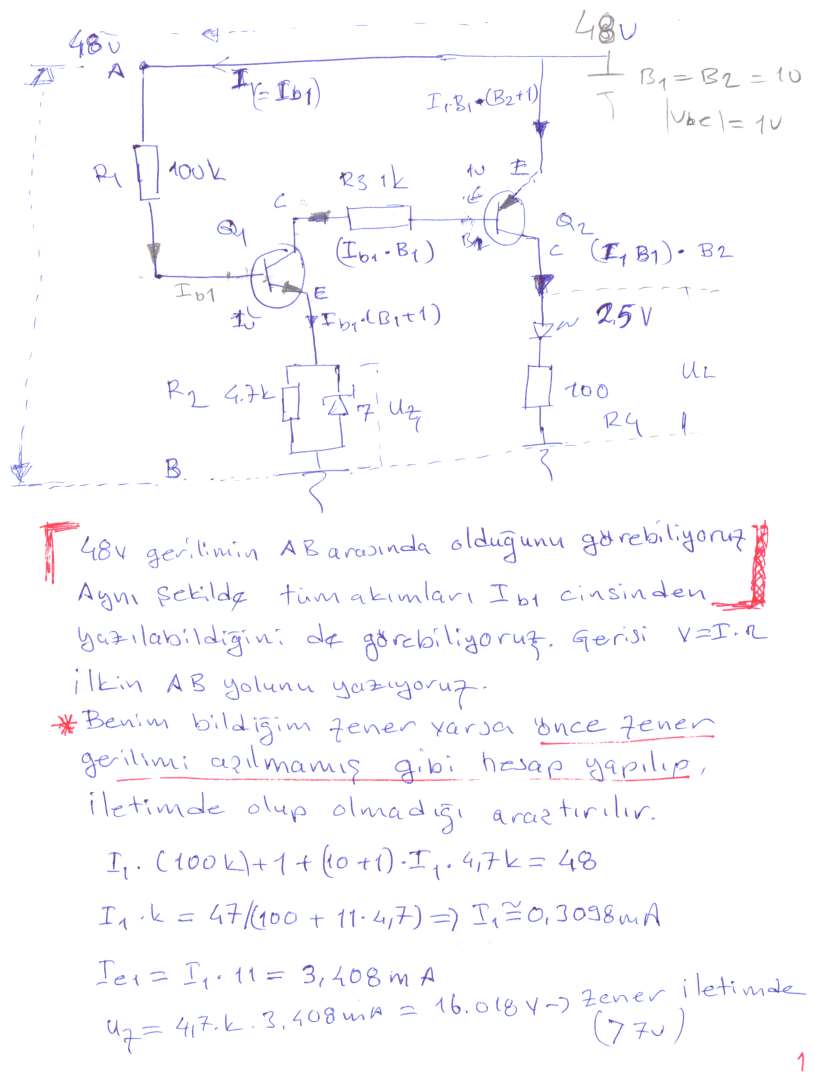

https://www.dosya.tc/server29/p2iqun/TRAN_20200626_1.jpg.html

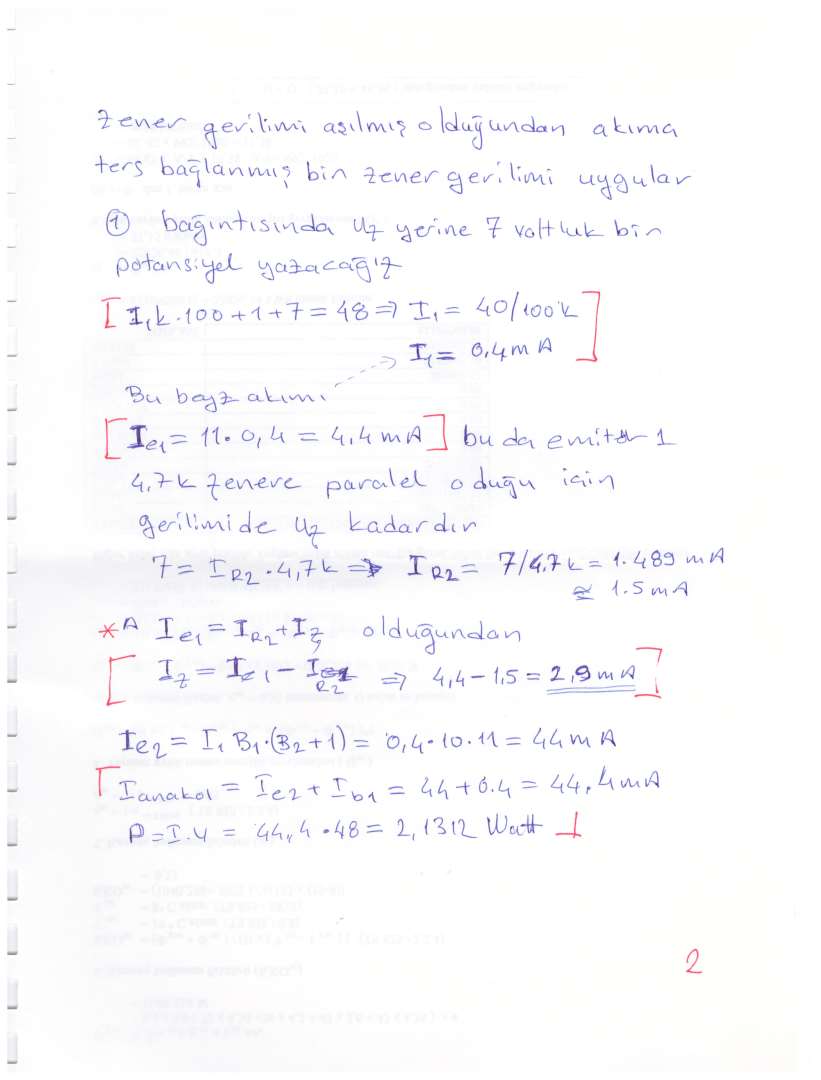

https://www.dosya.tc/server29/p2iqun/TRAN_20200626_2.jpg.html

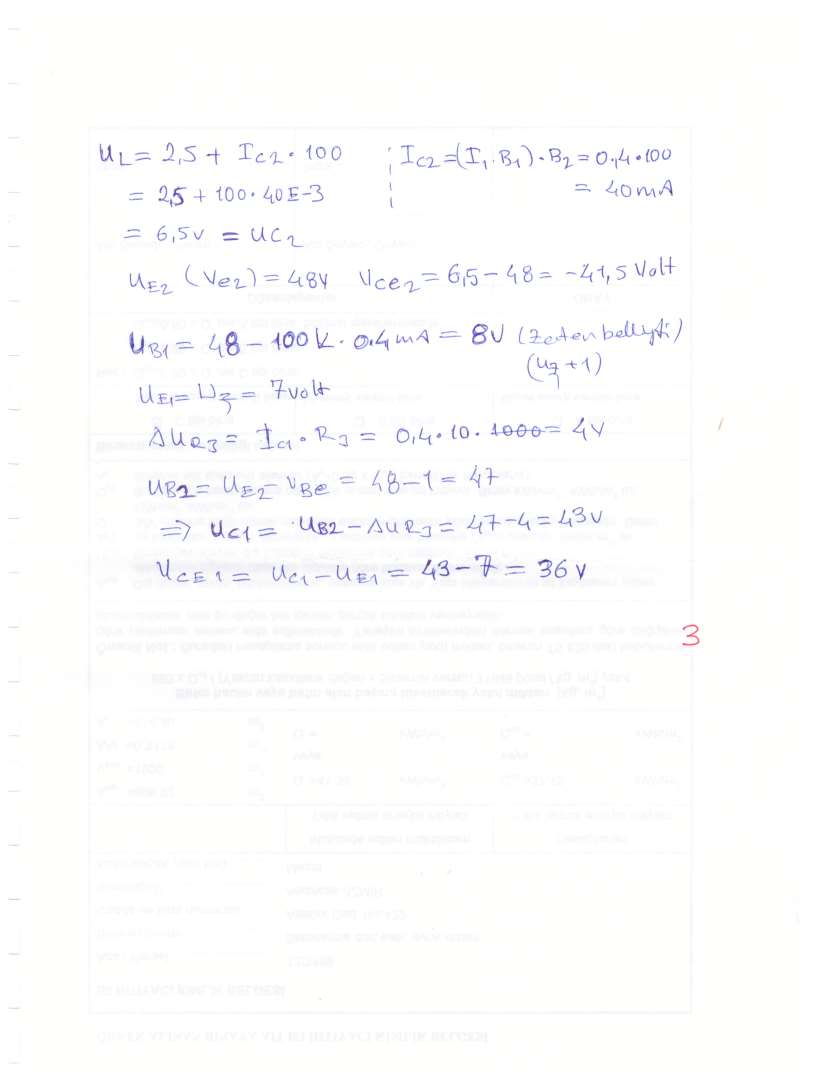

https://www.dosya.tc/server29/p2iqun/TRAN_20200626_3.jpg.html
Arkadaşlar bir bakın bakalım
ltcelik tarafından 26/Haz/20 20:25 tarihinde düzenlenmiştir
