Arduino Da Lcd Ekranı Çalıştıramadım

  1. KısayolKısayol reportŞikayet pmÖzel Mesaj
    zasox
    zasox's avatar
    Kayıt Tarihi: 21/Kasım/2014
    Erkek

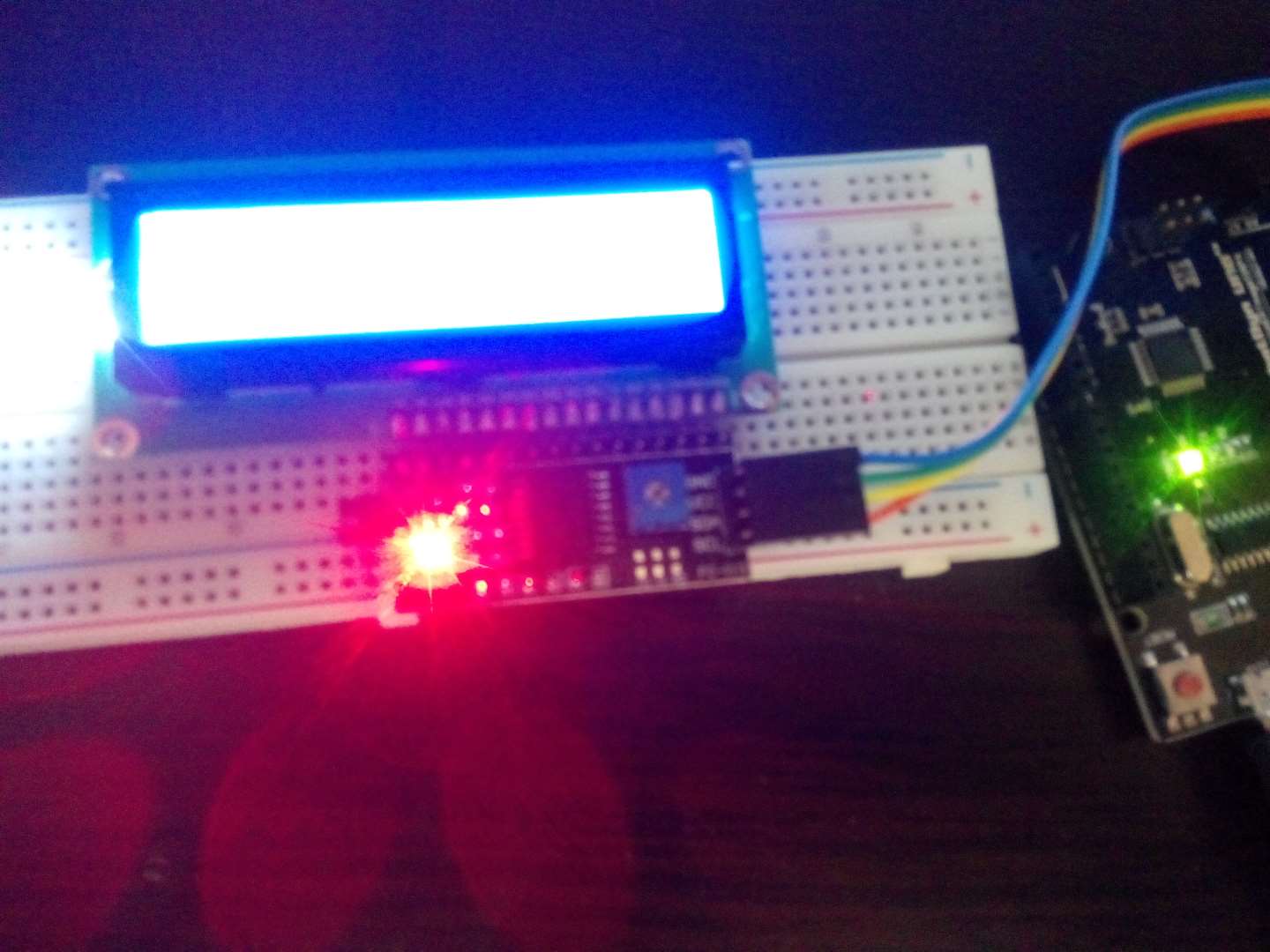

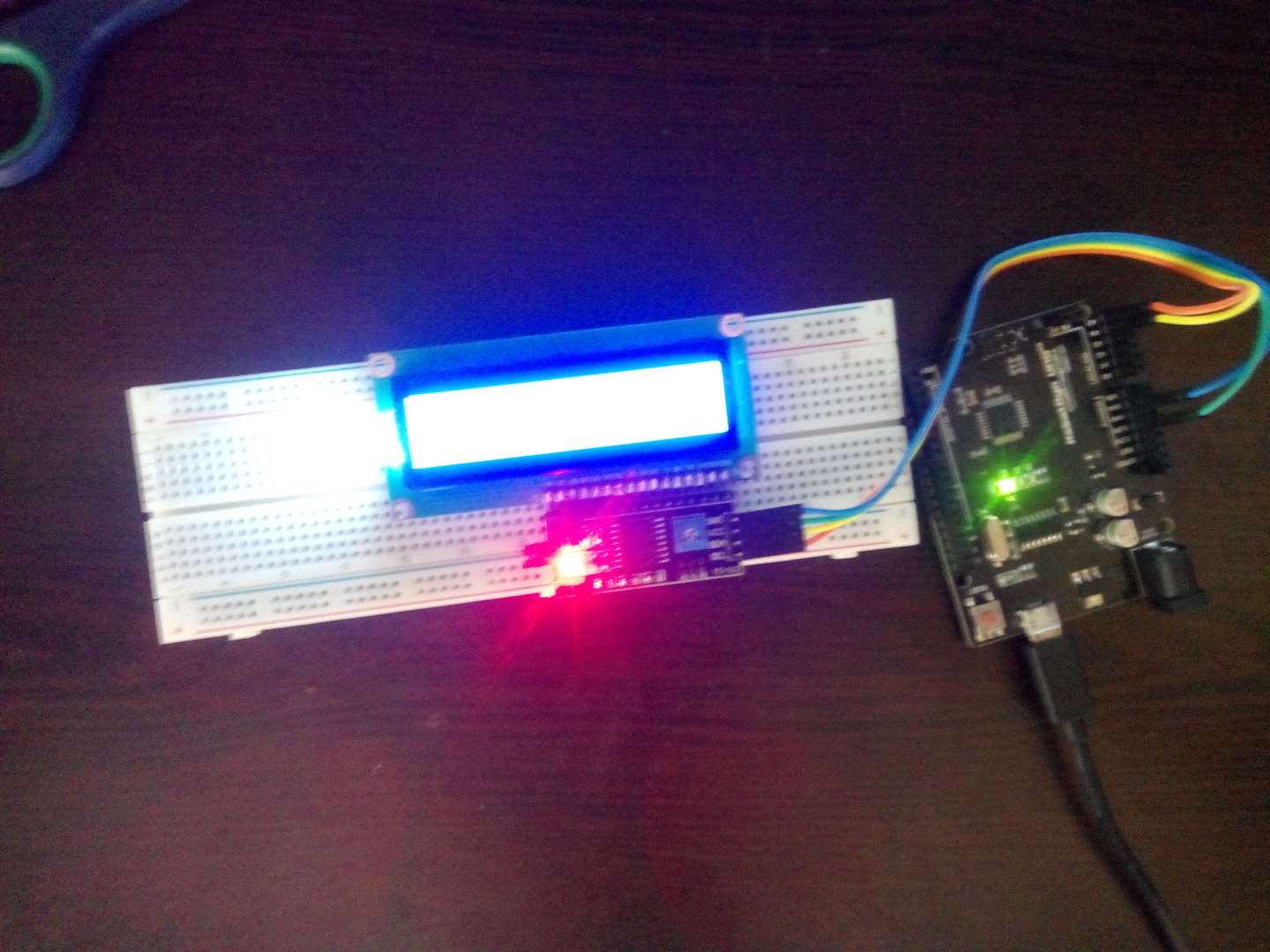

    bayadır uğraşıyom araştırdım farklı kaynaklardan belli sorunlarımı çözdüm ama bulamadığım bir sorun var.

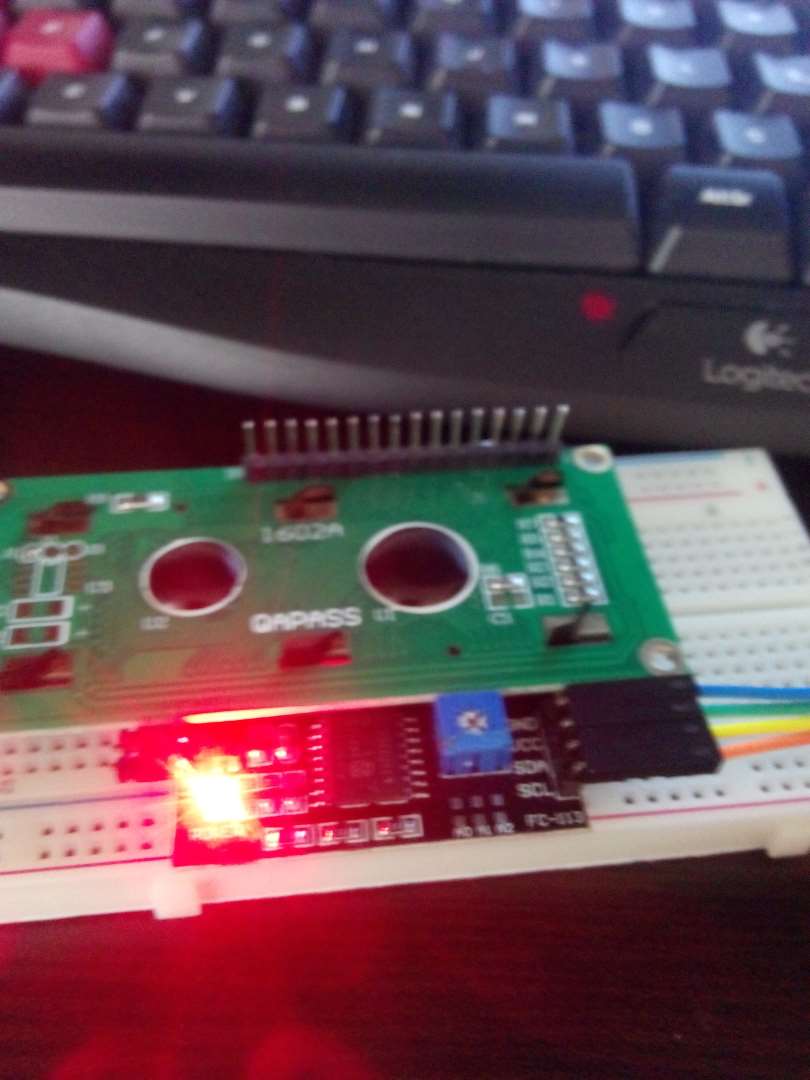

    Lcd ekran =Qapass model (galiba model deniyor bilmiyorum) baya uğraştım baktım olmadı iyice araştırınca I2C modülüyle çalışıyormuş setin içinden buldum taktım. kütüphanesini ekledim.

    kod konusunda da sıkıntı çıkmadan dertlettim.Arduino ya aktardığımda kodu yazı çıkmıyor .

    belki 50-60 . deneyişim kafayı yiycem.Varsa bilen bir baksın nolur.

    Kod

    #include <Wire.h>
    #include <LiquidCrystal_I2C.h>  // I2C kütüphanesini verdiğim linkten indirip   include edebilirsiniz
    LiquidCrystal_I2C lcd(0x27,16,2);
    void setup()
    {
     lcd.init();                      // LCD yi başlatma

     lcd.backlight();                 // lcd nin arka ışıgını açar
     lcd.print("Hello, world!");      // LCD ye Hello,world! yazdırıyoruz.
    }
    void loop()
    {
    }

    ------------------------------------------------------------

    İsterseniz modülleride paylaşim




    Benim kazanmam yeterli değil, diğerlerinin hepsi kaybetmeli...
  2. KısayolKısayol reportŞikayet pmÖzel Mesaj
    zasox
    zasox's avatar
    Kayıt Tarihi: 21/Kasım/2014
    Erkek


    Benim kazanmam yeterli değil, diğerlerinin hepsi kaybetmeli...
  3. KısayolKısayol reportŞikayet pmÖzel Mesaj
    All hail to Tux
    sandman
    sandman's avatar
    Kayıt Tarihi: 01/Eylül/2005
    Erkek

    boşta kalan pinleri grn'a bağlar mısın?

    edit: zaten modülle kullanıyormuşsun.

    kablolama şemasınıda yollar mısın orada hata olmasın



    sandman tarafından 14/May/16 18:15 tarihinde düzenlenmiştir

    Mühendis kahveyi projeye dönüştüren bir insan evladıdır.
  4. KısayolKısayol reportŞikayet pmÖzel Mesaj
    zasox
    zasox's avatar
    Kayıt Tarihi: 21/Kasım/2014
    Erkek

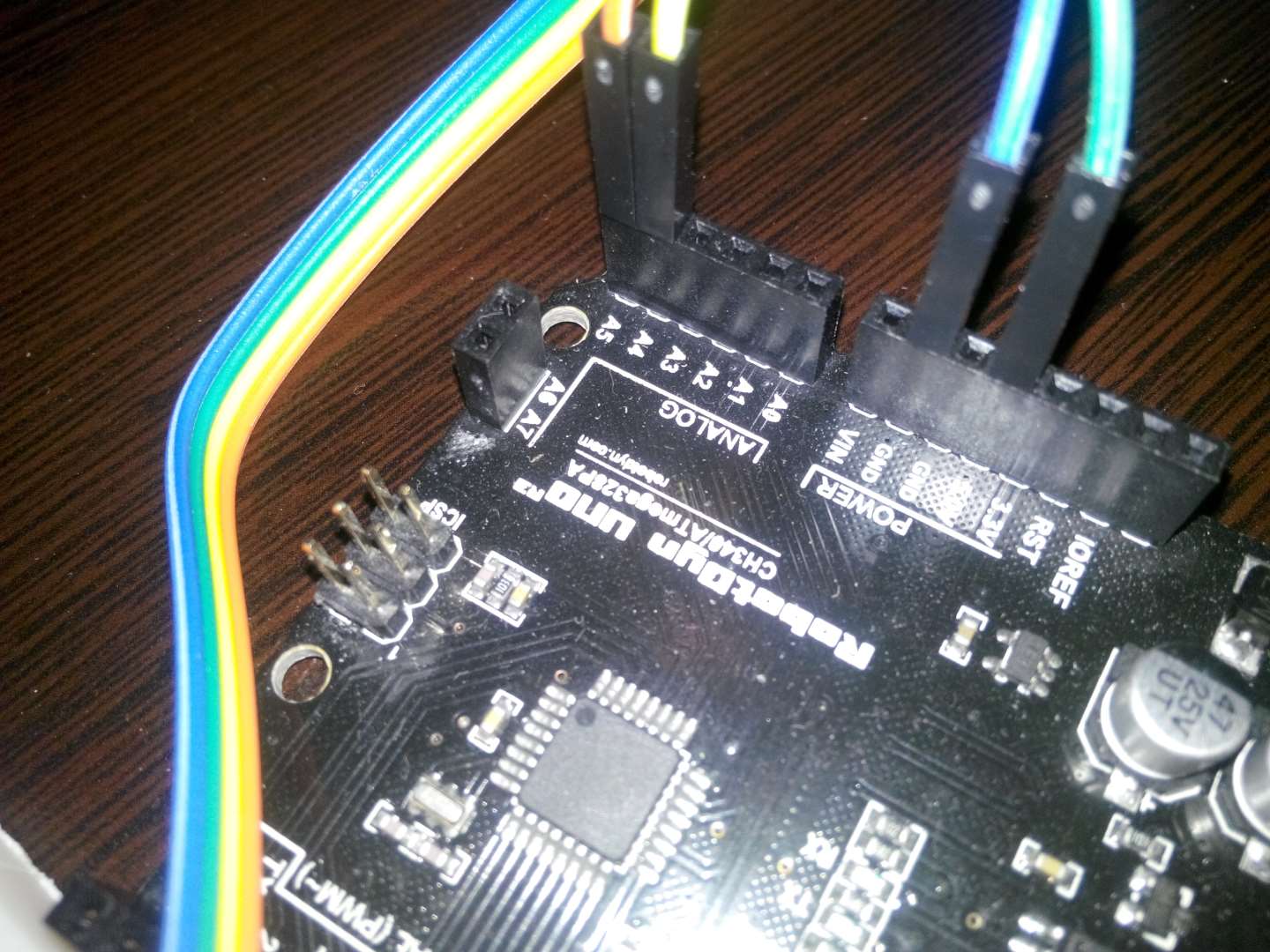

    pinleri 5 kere kontrol ettim her kaynak aynı şekilde bağlıyor yinede;


    Benim kazanmam yeterli değil, diğerlerinin hepsi kaybetmeli...
  5. KısayolKısayol reportŞikayet pmÖzel Mesaj
    aercys
    aercys's avatar
    Kayıt Tarihi: 12/Nisan/2008
    Erkek

    Hocam kontrast ayarından kaynaklanıyor olabilir mi? Modül üzerindeki mavi trimpotla oynayıp dene bakalım


    0x62 0x75 0x6e 0x75 0x20 0x79 0x61 0x7a 0x61 0x6e 0x20 0x74 0x6f 0x73 0x75 0x6e 0x2c 0x20 0x6f 0x6b 0x75 0x79 0x61 0x6e 0x61 0x20 0x6b 0x6f 0x73 0x75 0x6e
  6. KısayolKısayol reportŞikayet pmÖzel Mesaj
    zasox
    zasox's avatar
    Kayıt Tarihi: 21/Kasım/2014
    Erkek

    modülün üstündeki + işareti var dikkatli basjkarsan vida gibi o kontrastı ayarlıyor baya oynadım onla ondan kaynaklanmıyor




    Benim kazanmam yeterli değil, diğerlerinin hepsi kaybetmeli...
  7. KısayolKısayol reportŞikayet pmÖzel Mesaj
    aercys
    aercys's avatar
    Kayıt Tarihi: 12/Nisan/2008
    Erkek
    zasox bunu yazdı

    modülün üstündeki + işareti var dikkatli basjkarsan vida gibi o kontrastı ayarlıyor baya oynadım onla ondan kaynaklanmıyor



    O + şeklindeki vidanın adı zaten trimpot. Zaten onu kastetmiştim. Kullandığın lcd paralel haberleşiyor. Sen i2c modülü kullanarak arduino ile lcd yi seri haberleştiriyorsun. I2c modülün lcd ye bağlanan pinlerini kontrol ettin mi?


    0x62 0x75 0x6e 0x75 0x20 0x79 0x61 0x7a 0x61 0x6e 0x20 0x74 0x6f 0x73 0x75 0x6e 0x2c 0x20 0x6f 0x6b 0x75 0x79 0x61 0x6e 0x61 0x20 0x6b 0x6f 0x73 0x75 0x6e
  8. KısayolKısayol reportŞikayet pmÖzel Mesaj
    zasox
    zasox's avatar
    Kayıt Tarihi: 21/Kasım/2014
    Erkek

    kontrol ettim herşeyi kontrol ettim herşey doğru bi sıkıntı yok ama ekran çalışmıyor


    Benim kazanmam yeterli değil, diğerlerinin hepsi kaybetmeli...
  9. KısayolKısayol reportŞikayet pmÖzel Mesaj
    zasox
    zasox's avatar
    Kayıt Tarihi: 21/Kasım/2014
    Erkek

    abi kafayı yiycem bi haftadır pinlerin yerini ezberledim bune yaw biri yardım etsin lütfen.


    Benim kazanmam yeterli değil, diğerlerinin hepsi kaybetmeli...
  10. KısayolKısayol reportŞikayet pmÖzel Mesaj
    aercys
    aercys's avatar
    Kayıt Tarihi: 12/Nisan/2008
    Erkek

    LiquidCrystal_I2C lcd(0x27,16,2);

    0x27 i2c modülünün adresi olması gerekiyor hocam. Senin i2c slave adresin 0x27 mi?

    Yani kodlarında sıkıntı yok bağlantılar da tamam ise adres yanlış olduğundan arduino modül ile haberleşemiyor olabilir.


    0x62 0x75 0x6e 0x75 0x20 0x79 0x61 0x7a 0x61 0x6e 0x20 0x74 0x6f 0x73 0x75 0x6e 0x2c 0x20 0x6f 0x6b 0x75 0x79 0x61 0x6e 0x61 0x20 0x6b 0x6f 0x73 0x75 0x6e
  11. KısayolKısayol reportŞikayet pmÖzel Mesaj
    zasox
    zasox's avatar
    Kayıt Tarihi: 21/Kasım/2014
    Erkek

    bilmiyorum adresin ne olduğunu nerden kontrol edebilirim

    internette kodların % 90 0x27 bende onlarla aynı kütüphaneyi kullanıyorum


    Benim kazanmam yeterli değil, diğerlerinin hepsi kaybetmeli...
