Baskı Devre Hakkında

  1. KısayolKısayol reportŞikayet pmÖzel Mesaj
    Zork.
    torpedo_XL
    torpedo_XL's avatar
    Kayıt Tarihi: 21/Ağustos/2005
    Erkek
    mt93 bunu yazdı

    Daha önce büyük boyutlardaki direnclerle felan pcb yapmisligim var beni düşündüren bu kadar küçük malzemeler ile iki taraflı pcbyi kendim yapabilmem için ekstra bir durum var mıdır smd direnç vs olduğundan

    Hocam smd lehim yaparken sıcak hava tabancan olması işini çok daha kolaylaştırır. Yoksa baya zor olabiliyor o ufacık parçalara lehim atmak.


    Bilge insanlar konuşurlar çünkü söyleyecek bir şeyleri vardır. Aptal insanlar konuşurlar çünkü bir şey söylemek zorundadırlar. Demokrasi, bir eğitim işidir. Eğitimsiz kitlelerle demokrasiye geçilirse oligarşi olur. Devam edilirse demagoglar türer. Demagoglardan da diktatörler çıkar. --Platon, Devlet
  2. KısayolKısayol reportŞikayet pmÖzel Mesaj
    2FaN
    2FaN's avatar
    Kayıt Tarihi: 31/Temmuz/2005
    Erkek

    toneri ütüyle aktarma yöntemiyle yapılacaksa o kalınlıkta ki yollar kayabilir veya sıcaktan yayılabilir

    pozitif20 kaplı plaketler var onunla yapılabilir veya bulabilirsen dryfilm de olur

    çift taraflı da dikkat edilecek kısım çizerken çapraz olarak 2 referans noktası koyarsan plaket işleminde o noktaları kullanarak sabitleme yapabilirsin



    dryfilm ve kalem havyayla 3 sene önce yapmıştım belki teşvik olur senin için (tek katman),

    sonuç çalışmadı en azından bende :))

    http://i.hizliresim.com/37Lzm9.jpg

    http://i.hizliresim.com/Eg8DXg.jpg

    http://i.hizliresim.com/V0aDkB.jpg

    http://i.hizliresim.com/oj3VbR.jpg





    2FaN tarafından 16/Mar/17 19:28 tarihinde düzenlenmiştir
  3. KısayolKısayol reportŞikayet pmÖzel Mesaj
    mt93
    mt93's avatar
    Kayıt Tarihi: 15/Ocak/2013
    Erkek
    baristbt bunu yazdı

    abi havada karada ve mutfakta dahi yapabilirsin elemanları buldun mu yav ^^

    Malzemeleri temin ettim hocam bir tek pads 'de çizimi kaldı  en sıkıntısı da o benim için :D

  4. KısayolKısayol reportŞikayet pmÖzel Mesaj
    mt93
    mt93's avatar
    Kayıt Tarihi: 15/Ocak/2013
    Erkek
    2FaN bunu yazdı

    toneri ütüyle aktarma yöntemiyle yapılacaksa o kalınlıkta ki yollar kayabilir veya sıcaktan yayılabilir

    pozitif20 kaplı plaketler var onunla yapılabilir veya bulabilirsen dryfilm de olur

    çift taraflı da dikkat edilecek kısım çizerken çapraz olarak 2 referans noktası koyarsan plaket işleminde o noktaları kullanarak sabitleme yapabilirsin



    dryfilm ve kalem havyayla 3 sene önce yapmıştım belki teşvik olur senin için (tek katman),

    sonuç çalışmadı en azından bende :))

    http://i.hizliresim.com/37Lzm9.jpg

    http://i.hizliresim.com/Eg8DXg.jpg

    http://i.hizliresim.com/V0aDkB.jpg

    http://i.hizliresim.com/oj3VbR.jpg





    yani alt katmanla üst katmanı ayrı ayrı çizip deliklerin olduğu yerleri referans alarak iki katmanı mı birleştireceğim ?

    hocam harkulade olmuş o kadar emeğe çalışmaması da üzücü.

  5. KısayolKısayol reportŞikayet pmÖzel Mesaj
    2FaN
    2FaN's avatar
    Kayıt Tarihi: 31/Temmuz/2005
    Erkek

    Doğrudur çıktıları alt-üst olarak alıp plakette farklı yüzlere uygulama yapacaksın



    http://www.abacom-online.de/uk/assets/images/Sprint_Screen_UK.jpg gibi tek ekranda çizip alt üst köprü/geçiş noktalarını jumper ayaklarına getirirsen ekstradan uğraşmamış olursun

  6. KısayolKısayol reportŞikayet pmÖzel Mesaj
    RitmFarbRacourci
    RitmFarbRacourci's avatar
    Kayıt Tarihi: 14/Mart/2008
    Erkek
    mt93 bunu yazdı

    Selamlar,
    http://store.digilentinc.com/pmod-tmp3-temperature-sensor/

    bu modülün smd pcb devresini  yapmak istiyorum kendi başıma evde yapabileceğim bişey midir yoksa önerebileceğiniz bunu kısa süre içinde basabileceğim yer var mıdır? İstanbul ve Kocaeli olabilir.

    Biligimden değil ama merak ettim. Bu kartın üstündeki sıcaklık sensörü olan esas parça hangisi? IC, JP, J yazan yerlerin haricinde birşey göremedim @baristbt paylaştıgı devre şemasında  ^^/"

    SMD   ^^D   https://tr.wikipedia.org/wiki/Y%C3%BCzey_montaj_teknolojisi









    RitmFarbRacourci tarafından 17/Mar/17 19:54 tarihinde düzenlenmiştir

    I'şıkY'ılı;^^`) Zk't^^` RnSySyTk.Ödl.SpRtÇzBşBkYd AskrîSvşlrTrhi``A prst'`, Zn'th,Kzy olg','lgı Blgi,YpBlgi UnFrgvn Hrd∧∨SftPwr 'Ct'nDrm.CmdyDrm.MdrnDrm lw'ngV'iceNdPrfl' hRşYdşR ClptcPth'Strsm Sd'l-Mlk M'nPhs' Ld,X/Y YrYnZmnGrçklk,AlgBzklğ KrzFrst'tr Tiytr' Pugchv,Jtrn,İmmlmn,FllngLef,Pik' SuprmcySprrty CoBehTh elFnmno:NzrioRonldo AdnKy TkSs,TkHrf(?) .RtNsTk.KvMp.Mk.TrmDyn ScklkNmRzgr ŞkHcBy ccp.kky Snrlr'Çz SnaSnLzmsn 'NsnKsknçtr BgDppr.MagllnCl'ds.S'thCro's Ch'kW'ng CreazioneDiAdamo^^`, Arctrs.Spic' ArcScnd,YySnye TrbProp,TrbJet,TrbFan ~3.10^5km/sn~343m/sn ~900-1240m/snMacH RamJt,ScRamJt Przdi^^' Tbu.XL Prsek MAtv^^` mLAT G'dWllHnting(f). 3id't^^` TareZmenPr ParaMotor TrflrVArsİlşklr (-)+.(/)*,~ ZminŞkil . ..Bu imza @SubZero tarafindan degistirilmistir. "Bu kadar uzun karmakarisik bir imza yapma diye uyardim ama heeheeeey(^^D)_hey kim söylüyor, kim dinliyor." Imzanizi SubZero'ya bilgi vermeden degistirmeyiniz. Tesekkurler...
  7. KısayolKısayol reportŞikayet pmÖzel Mesaj
    mt93
    mt93's avatar
    Kayıt Tarihi: 15/Ocak/2013
    Erkek
    2FaN bunu yazdı

    Doğrudur çıktıları alt-üst olarak alıp plakette farklı yüzlere uygulama yapacaksın



    http://www.abacom-online.de/uk/assets/images/Sprint_Screen_UK.jpg gibi tek ekranda çizip alt üst köprü/geçiş noktalarını jumper ayaklarına getirirsen ekstradan uğraşmamış olursun

    peki hocam teşekkürler çizip burayada atmayı düşünüyorum

  8. KısayolKısayol reportŞikayet pmÖzel Mesaj
    mt93
    mt93's avatar
    Kayıt Tarihi: 15/Ocak/2013
    Erkek
    RitmFarbRacourci bunu yazdı
    mt93 bunu yazdı

    Selamlar,
    http://store.digilentinc.com/pmod-tmp3-temperature-sensor/

    bu modülün smd pcb devresini  yapmak istiyorum kendi başıma evde yapabileceğim bişey midir yoksa önerebileceğiniz bunu kısa süre içinde basabileceğim yer var mıdır? İstanbul ve Kocaeli olabilir.

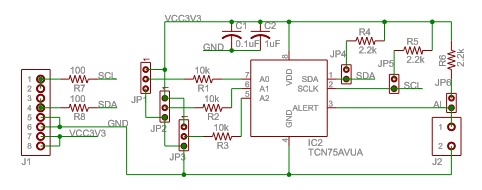

    Biligimden değil ama merak ettim. Bu kartın üstündeki sıcaklık sensörü olan esas parça hangisi? IC, JP, J yazan yerlerin haricinde birşey göremedim @baristbt paylaştıgı devre şemasında  ^^/"

    SMD   ^^D   https://tr.wikipedia.org/wiki/Y%C3%BCzey_montaj_teknolojisi









    devre şemasında ortadaki büyük kare olan TCN75AVUA yazan sıcaklık sensörü

  9. KısayolKısayol reportŞikayet pmÖzel Mesaj
    RitmFarbRacourci
    RitmFarbRacourci's avatar
    Kayıt Tarihi: 14/Mart/2008
    Erkek
    mt93 bunu yazdı
    devre şemasında ortadaki büyük kare olan TCN75AVUA yazan sıcaklık sensörü

    ilginçmiş, ben daha çok diyaframlı vb bir  eleman bekliyordum. Ormana bakarken, tabandaki çiçegi göremiyor insan bazen. bir de bu sıcaklık değişimini nasıl algılıyor ki, dönüşümlü kimyasal herhalde.

    yanıt için tşkler.


    I'şıkY'ılı;^^`) Zk't^^` RnSySyTk.Ödl.SpRtÇzBşBkYd AskrîSvşlrTrhi``A prst'`, Zn'th,Kzy olg','lgı Blgi,YpBlgi UnFrgvn Hrd∧∨SftPwr 'Ct'nDrm.CmdyDrm.MdrnDrm lw'ngV'iceNdPrfl' hRşYdşR ClptcPth'Strsm Sd'l-Mlk M'nPhs' Ld,X/Y YrYnZmnGrçklk,AlgBzklğ KrzFrst'tr Tiytr' Pugchv,Jtrn,İmmlmn,FllngLef,Pik' SuprmcySprrty CoBehTh elFnmno:NzrioRonldo AdnKy TkSs,TkHrf(?) .RtNsTk.KvMp.Mk.TrmDyn ScklkNmRzgr ŞkHcBy ccp.kky Snrlr'Çz SnaSnLzmsn 'NsnKsknçtr BgDppr.MagllnCl'ds.S'thCro's Ch'kW'ng CreazioneDiAdamo^^`, Arctrs.Spic' ArcScnd,YySnye TrbProp,TrbJet,TrbFan ~3.10^5km/sn~343m/sn ~900-1240m/snMacH RamJt,ScRamJt Przdi^^' Tbu.XL Prsek MAtv^^` mLAT G'dWllHnting(f). 3id't^^` TareZmenPr ParaMotor TrflrVArsİlşklr (-)+.(/)*,~ ZminŞkil . ..Bu imza @SubZero tarafindan degistirilmistir. "Bu kadar uzun karmakarisik bir imza yapma diye uyardim ama heeheeeey(^^D)_hey kim söylüyor, kim dinliyor." Imzanizi SubZero'ya bilgi vermeden degistirmeyiniz. Tesekkurler...
  10. KısayolKısayol reportŞikayet pmÖzel Mesaj
    Yucel
    Yucel's avatar
    Kayıt Tarihi: 16/Haziran/2006
    Erkek

    zaman açısından bir sıkıntı var mı? pcbway.com'dan çizdiğin baskı devreyi Türkiye'ye nazaran ucuza getirtebilirsin,bilgin olsun. Mesela şu an bir kampanya var, baskı devrenin boyutları 10x10 cm'den küçük ve 1-2 katmanlı ise, yani senin bu devren gibi, 10 adet baskı devre 10$+ kargo :)


    less than one, more than zero.
