Sevgili müridler hepinize iyi akşamlar şimdi sizlere bi sorum olacak. İşyerinde kullandığımız bir sıramatik var. İnternet üzerinden veri gönderip veri alıyor zamanında alınmış ama kullanılmıyormuş bende onu ayağa kaldırmaya çalışıyorum bağlantı konusunda takıldım sizlerin yardımına ihtiyacım var. Bilgili kişiler yardımcı olurlarsa çok sevinirim.

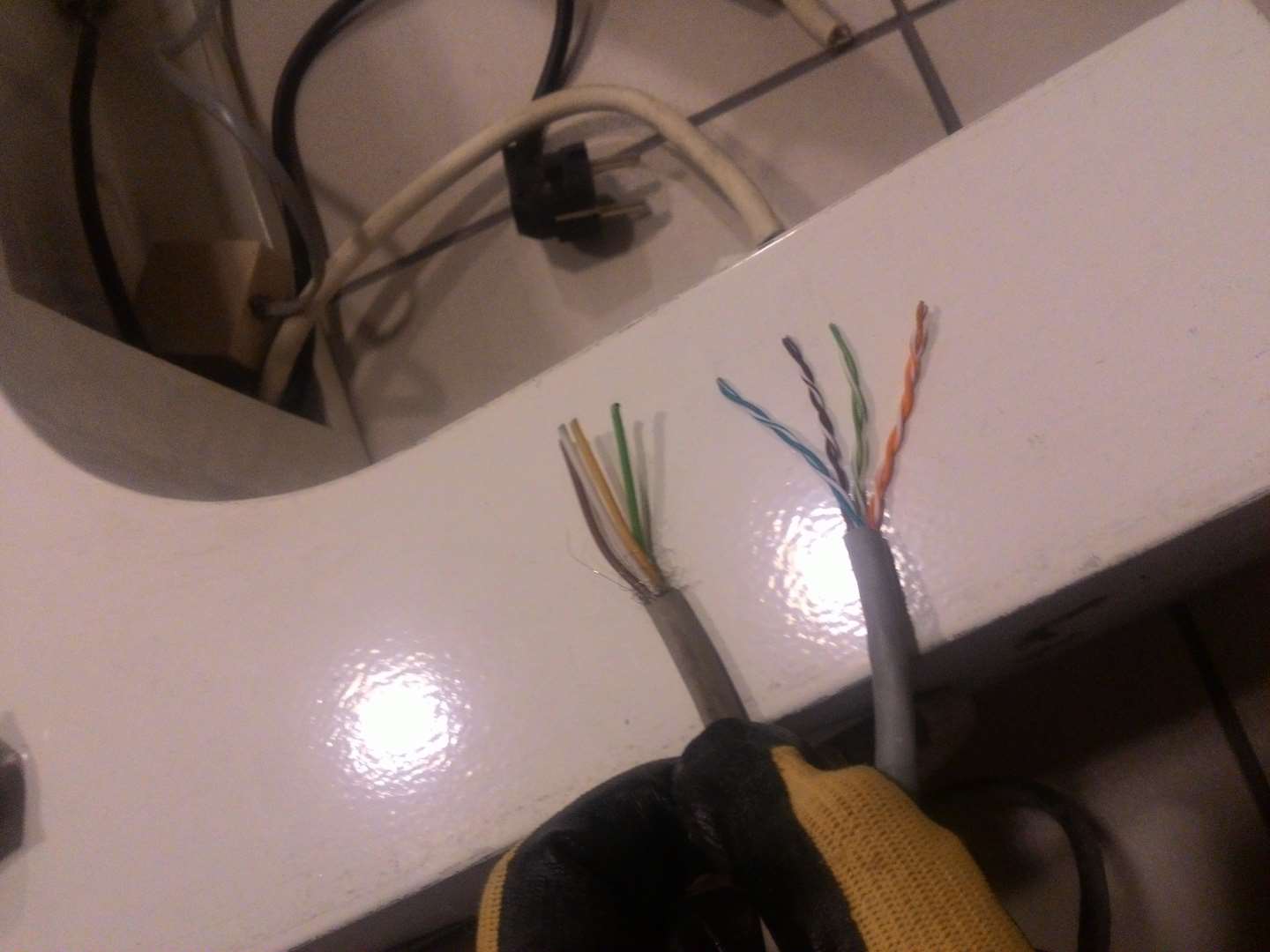

Şimdi sizlere sorum şu bi yerden gelen internet kablosu var toplam 8 adet ince telden oluşuyor turuncu beyazla turuncuyu vs. yi sarmışlar bide bunun karşılığında kiosk cihazından gelen 4*0.50 olması lazım bir kablomuz var saru-yeşil-kahve ve beyaz renkte. Bunların haricinde bide güç kaynağına gelen 220v besleme var onu hallettim fakat diğer kablo işini çözemedim. kahveyle beyazın sarılı olduğunu diğer kabloda kahverengine, yeşille beyazın sarılı olduğunu diğer kabloda yeşile bağlantı yaptım diğer iki kabloyu da ayrı ayrı birbirlerine bağladım olmadı, sonra diğer iki kabloyu aralarında yer değiştirdim yine olmadı cihaz hiç kağıt vermiyor. Sizce problem nedir?
-
şu kartın düzgün bi fotosunu atsana hacı. bakalım bi
-
Yarın işe gidince tekrar çekip atayım da sağolsun yapan adam o kadar geniş alanda çalışmışki elim zor bela giriyor, ne kadar sağlıklı olur bilmiyorum ama bi denerim :)
-
s matik ise zaten o iş zora girer. vermez ibneler bağlantıları içlerinde döndürür. bakalım yine de
-
amele_2 bunu yazdı
s matik ise zaten o iş zora girer. vermez ibneler bağlantıları içlerinde döndürür. bakalım yine de
Valla bugün bende baya uğraştım kablo içeri girdikten sonra nereye giriyor o bile belli değil, voltaj geliyor 24 v ama boş kağıt bile vermiyor pcb üzerindeki ledlerde hiç tepki yok karta besleme nerden geliyor onu da anlamadım gnd bağlanmış 5v falan bağlı değil karışık kafam basmadı
-
amele_2 bunu yazdı
s matik ise zaten o iş zora girer. vermez ibneler bağlantıları içlerinde döndürür. bakalım yine de
Valla bugün bende baya uğraştım kablo içeri girdikten sonra nereye giriyor o bile belli değil, voltaj geliyor 24 v ama boş kağıt bile vermiyor pcb üzerindeki ledlerde hiç tepki yok karta besleme nerden geliyor onu da anlamadım gnd bağlanmış 5v falan bağlı değil karışık kafam basmadı
-
rsnalp bunu yazdıamele_2 bunu yazdı
s matik ise zaten o iş zora girer. vermez ibneler bağlantıları içlerinde döndürür. bakalım yine de
Valla bugün bende baya uğraştım kablo içeri girdikten sonra nereye giriyor o bile belli değil, voltaj geliyor 24 v ama boş kağıt bile vermiyor pcb üzerindeki ledlerde hiç tepki yok karta besleme nerden geliyor onu da anlamadım gnd bağlanmış 5v falan bağlı değil karışık kafam basmadı

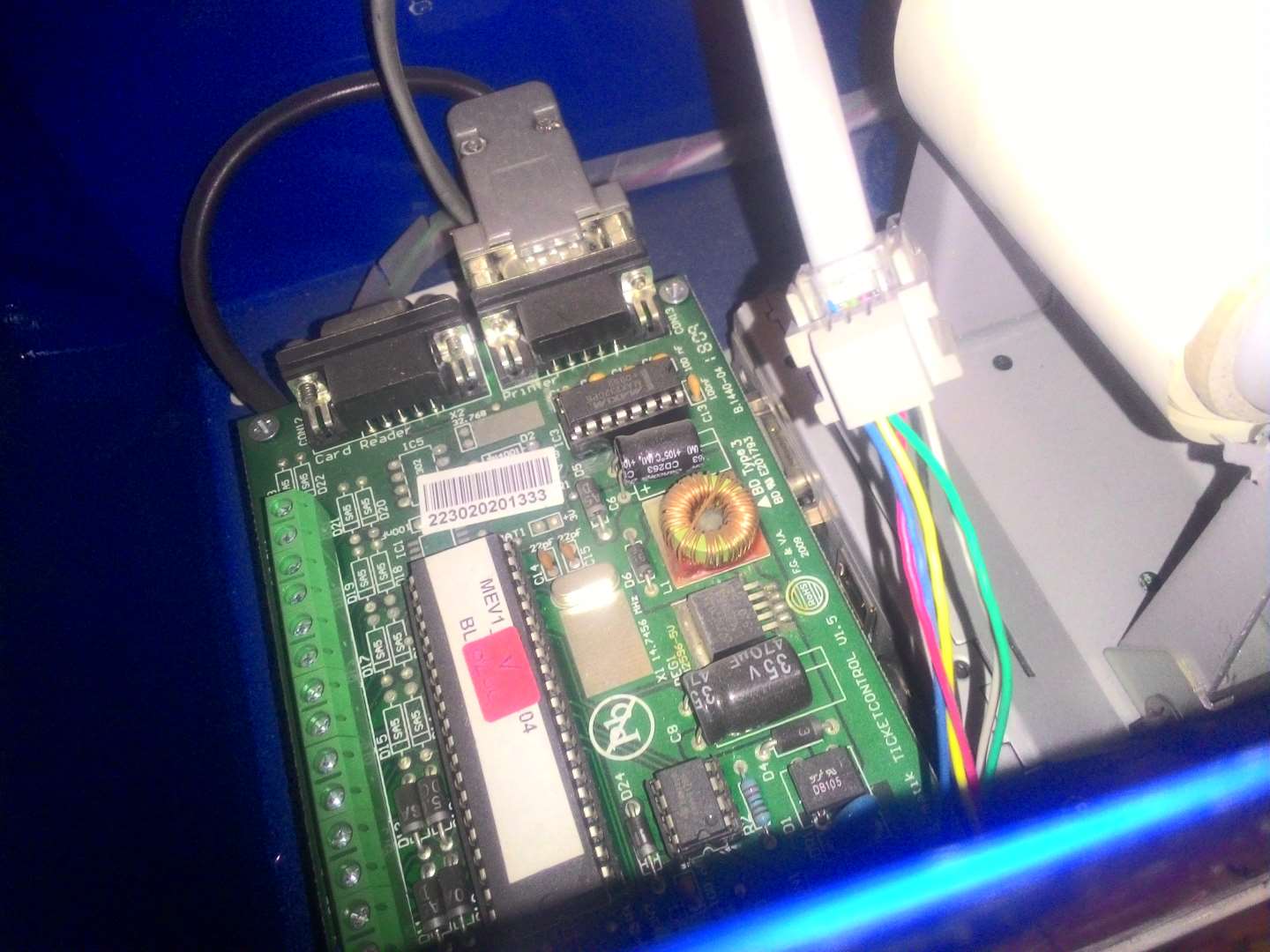

Hocam sağ alt köşeden maxim entegresine kadar olan kısım doğrultma regülasyon. DB105 köprü diyot, LM2596 12-40V/3.5-5-12v dc dc çevirici, çıkıştaki bobin ve kapasitede (maxim entegresinin altındaki) dc dc çeviriciye ait. İşlemci beslemesi bobin ve kapasitenin bağlı olduğu noktadan alınmış olması lazım. Dc dc çevirici çıkışı orası. İnternet için konuşacak olursak ta karttan gelen bağlantıyı kontrol ettikten sonra kablolamayı buna göre yaparsan çalışması lazım;
http://www.incentre.net/tech-support/other-support/ethernet-cable-color-coding-diagram/
-
aercys bunu yazdırsnalp bunu yazdıamele_2 bunu yazdı
s matik ise zaten o iş zora girer. vermez ibneler bağlantıları içlerinde döndürür. bakalım yine de
Valla bugün bende baya uğraştım kablo içeri girdikten sonra nereye giriyor o bile belli değil, voltaj geliyor 24 v ama boş kağıt bile vermiyor pcb üzerindeki ledlerde hiç tepki yok karta besleme nerden geliyor onu da anlamadım gnd bağlanmış 5v falan bağlı değil karışık kafam basmadı
Hocam sağ alt köşeden maxim entegresine kadar olan kısım doğrultma regülasyon. DB105 köprü diyot, LM2596 12-40V/3.5-5-12v dc dc çevirici, çıkıştaki bobin ve kapasitede (maxim entegresinin altındaki) dc dc çeviriciye ait. İşlemci beslemesi bobin ve kapasitenin bağlı olduğu noktadan alınmış olması lazım. Dc dc çevirici çıkışı orası. İnternet için konuşacak olursak ta karttan gelen bağlantıyı kontrol ettikten sonra kablolamayı buna göre yaparsan çalışması lazım;
http://www.incentre.net/tech-support/other-support/ethernet-cable-color-coding-diagram/
Hocam bilgin için teşekkür ederim de şöyle bi durum var kablolar yukarıdaki fotoğrafta belirttiğim gibi yani direk internet kablosu yok internet kablosunun karşılığında 4lü başka bir kablo var onu nasıl bağlamam gerekiyor?
-
tx+ tx- rx+ rx- bu uçlar ethernet kablosunda belli ama 4lü kabloda hangisinin hangisi olduğunu tespit etmen lazım.
-
aercys bunu yazdı
tx+ tx- rx+ rx- bu uçlar ethernet kablosunda belli ama 4lü kabloda hangisinin hangisi olduğunu tespit etmen lazım.
Tamam bende onun farkındayım ama nasıl tespit edeceğimi bilmiyorum, tek tek denemem mi gerekiyor?
-
Hocam o kablonun karta bağlı olduğu yerin fotoğrafını atabilir misin?
