RS485'ten USB'ye Çevirme RS485'ten USB'ye Çevirme
-
Herkese merhaba,

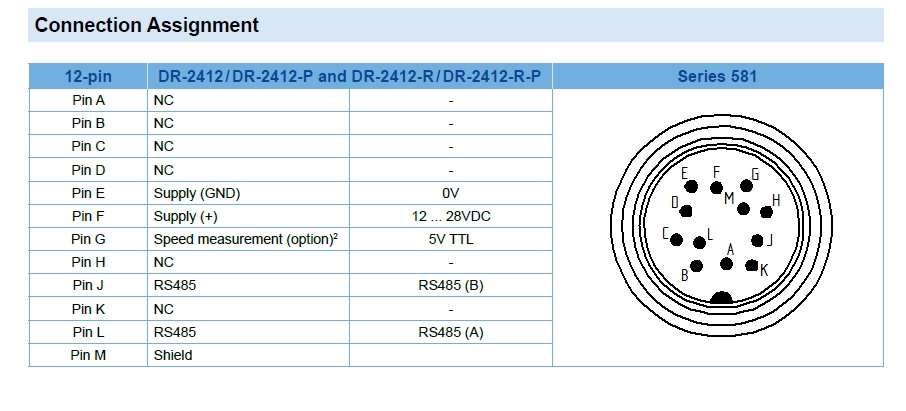

Şirkete tork ölçümü için şu cihazı aldık-- DR-2412 R-P https://www.lorenz-messtechnik.de/pdfdatbl/m/080889b_dr-2412_en.pdf kullanım kılavuzu bu
Bize kablosu ile gönderdiler. Bilgisayara onların bağlantı aparati(LCV-USB3 -- https://www.lorenz-messtechnik.de/english/products/interfaces/lcv-usb3.php) içinde yanlış hatırlamıyorsam 150 euro filan istediler bize de absürt geldi kabul etmedik ama cihaz gelince de işin içinden çıkamadık olmayan elektronik bilgimiz ile. Bilgisayar bağlantısı için rs485'den usb'ye çevirmemiz lazım dijital çıkış olarak ancak işin içinden çıkamadım(hiç elektronikten anlamıyorum). Bağlantı şu şekilde ;
Anladığım kadarı ile bizim bu cihaza birde ekstra güç vermemiz gerekiyor ki bilgisayar usb'den en fazla 5V alabiliyoruz biz,bu cihaz 12-28 V arası istiyor.
Bu işin içinden nasıl çıkarım yardımınıza ihityacım var başta altta ki gibi bir cihaz bütün işimi görür diye düşündüm ama ekstra güç istediği içinde ne yapabileceğimi bilemedim,ben ne kullanabilirim bunların yukarıda linkini verdiğim Lcv-USB3 yerine?
hallederi_55 tarafından 12/Nis/20 04:11 tarihinde düzenlenmiştir
-
Merhabalar,
Buna harcayacağınız zaman ve iş kaybı 150Euro'dan daha mı ucuz çok merak ediyorum.
Youtube'a RS485 to USB şeklinde ararsan yüzlerce video bulabilirsin. Oradaki cihazları da n11 veya hepsiburada'dan bulabilirsin.
-
Kaan bunu yazdı
Merhabalar,
Buna harcayacağınız zaman ve iş kaybı 150Euro'dan daha mı ucuz çok merak ediyorum.
Youtube'a RS485 to USB şeklinde ararsan yüzlerce video bulabilirsin. Oradaki cihazları da n11 veya hepsiburada'dan bulabilirsin.
Aslinda yazimin son kismini okursan en altta resmini koydugum 20 liralik sey ise yarar diye dusundugum icin burdayiz zaten,elektrikli besleme yoktu basta, bir de hala tezimin arkasindayim alt tarafi bir kabloyu cevirmek bu kadar zor olmamali. Internette bulamadigim icin konu actim haziri onume gelsin derdinde bir insan degilim eski konularima bakabilirsin sordugum seyleri internette ara kabak gibi bulunabiliyor mu bir bak istersen?
Neyse bir ekleme daha yapayim ben bu 20 liralik cihazi alsam birde benim elimde 24v 1.8 amperlik dc cikisli cihazdan ayri olarak guc versem olur mu? Yalniz bundan eksi yok benim cihaz arti toprak birde eksi cikisi var bu cihazda sadece toprak ve arti giris var bunu nasil baglarim?
-

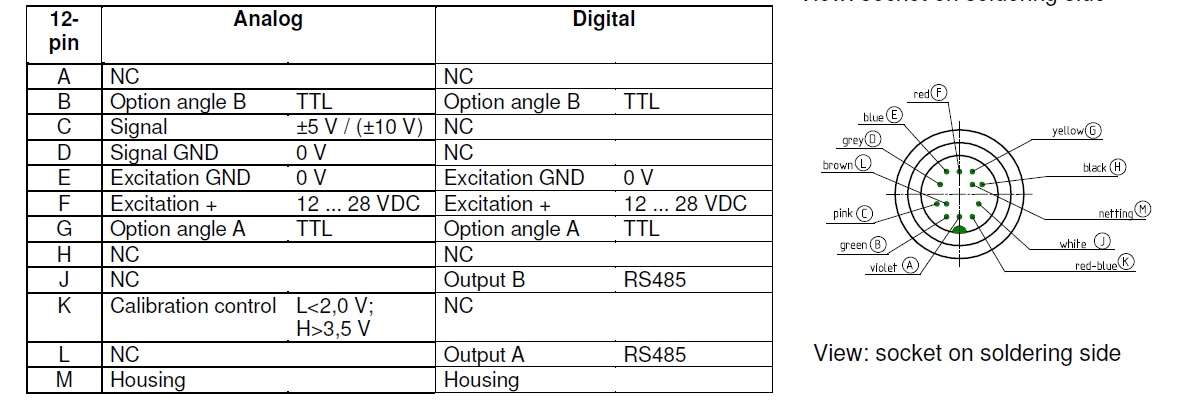

Hocam tahminimce analogda ki K pini yüzünde control bitlerini de ceviren bir ceviriciye ihtiyacin olacaktir. oyle bulacağın her cevirici ile olmaz gibi geliyor. piyasa fiyati 5-10 usd lik olanlar ile çözemezsin demiyorum ama status conversionu düzgün yapani zor.. oda doğru ölçüm yapmayacaktir
-
rakkoc bunu yazdı
Hocam tahminimce analogda ki K pini yüzünde control bitlerini de ceviren bir ceviriciye ihtiyacin olacaktir. oyle bulacağın her cevirici ile olmaz gibi geliyor. piyasa fiyati 5-10 usd lik olanlar ile çözemezsin demiyorum ama status conversionu düzgün yapani zor.. oda doğru ölçüm yapmayacaktir
Hocam yanlis anlamis olabilirim seni oncelikle yanlissam duzelt lutfen,bize dijital cikis lazim dolayisi ile k pini ya da kalibrasyon pini onemli degil ki baglamayacagim zaten onu. Bana tablonun saginda ki 5li, arti,toprak,speed mesaurement, 2 adet te rs485ler lazim sadece.
Guzel birsey dedin hassasiyetleri ayni olmaya bilir dolayisi ile olcumde sapma fazla olabilir
-
hallederi_55 bunu yazdıKaan bunu yazdı
Merhabalar,
Buna harcayacağınız zaman ve iş kaybı 150Euro'dan daha mı ucuz çok merak ediyorum.
Youtube'a RS485 to USB şeklinde ararsan yüzlerce video bulabilirsin. Oradaki cihazları da n11 veya hepsiburada'dan bulabilirsin.
Aslinda yazimin son kismini okursan en altta resmini koydugum 20 liralik sey ise yarar diye dusundugum icin burdayiz zaten,elektrikli besleme yoktu basta, bir de hala tezimin arkasindayim alt tarafi bir kabloyu cevirmek bu kadar zor olmamali. Internette bulamadigim icin konu actim haziri onume gelsin derdinde bir insan degilim eski konularima bakabilirsin sordugum seyleri internette ara kabak gibi bulunabiliyor mu bir bak istersen?
Neyse bir ekleme daha yapayim ben bu 20 liralik cihazi alsam birde benim elimde 24v 1.8 amperlik dc cikisli cihazdan ayri olarak guc versem olur mu? Yalniz bundan eksi yok benim cihaz arti toprak birde eksi cikisi var bu cihazda sadece toprak ve arti giris var bunu nasil baglarim?
Hocam kolay gelsin
Gnd yazan yere sendeki güç kaynağının eksi ucunu, artı ucu da artıya bağlayarak çalıştırabilirsin. Ama rs485 çıkışları için çıkışları için birşey diyemiyorum. Denemek lazım
34sileli tarafından 12/Nis/20 17:16 tarihinde düzenlenmiştir -
34sileli bunu yazdıhallederi_55 bunu yazdıKaan bunu yazdı
Merhabalar,
Buna harcayacağınız zaman ve iş kaybı 150Euro'dan daha mı ucuz çok merak ediyorum.
Youtube'a RS485 to USB şeklinde ararsan yüzlerce video bulabilirsin. Oradaki cihazları da n11 veya hepsiburada'dan bulabilirsin.
Aslinda yazimin son kismini okursan en altta resmini koydugum 20 liralik sey ise yarar diye dusundugum icin burdayiz zaten,elektrikli besleme yoktu basta, bir de hala tezimin arkasindayim alt tarafi bir kabloyu cevirmek bu kadar zor olmamali. Internette bulamadigim icin konu actim haziri onume gelsin derdinde bir insan degilim eski konularima bakabilirsin sordugum seyleri internette ara kabak gibi bulunabiliyor mu bir bak istersen?
Neyse bir ekleme daha yapayim ben bu 20 liralik cihazi alsam birde benim elimde 24v 1.8 amperlik dc cikisli cihazdan ayri olarak guc versem olur mu? Yalniz bundan eksi yok benim cihaz arti toprak birde eksi cikisi var bu cihazda sadece toprak ve arti giris var bunu nasil baglarim?
Hocam kolay gelsin
Gnd yazan yere sendeki güç kaynağının eksi ucunu, artı ucu da artıya bağlayarak çalıştırabilirsin. Ama rs485 çıkışları için çıkışları için birşey diyemiyorum. Denemek lazım
Tesekkur ederim hocam cevabin icin. Peki bir sey daha sorsam benim birde 5v ttl hiz olcumu yapmam lazim(G pini),usbden 5v geliyor zaten eger rs485 uzerinde elektrik tasiyorsa ben 5v ttl cikisi bu rs485 uzerindeki A B cikisina takabilir miyim direk? Evetse G pinini A'ya mi B'ye mi takacagim? Yoksa birde ttl usb ayri bur cevirici mi takmam lazim?
-
hallederi_55 bunu yazdı34sileli bunu yazdıhallederi_55 bunu yazdıKaan bunu yazdı
Merhabalar,
Buna harcayacağınız zaman ve iş kaybı 150Euro'dan daha mı ucuz çok merak ediyorum.
Youtube'a RS485 to USB şeklinde ararsan yüzlerce video bulabilirsin. Oradaki cihazları da n11 veya hepsiburada'dan bulabilirsin.
Aslinda yazimin son kismini okursan en altta resmini koydugum 20 liralik sey ise yarar diye dusundugum icin burdayiz zaten,elektrikli besleme yoktu basta, bir de hala tezimin arkasindayim alt tarafi bir kabloyu cevirmek bu kadar zor olmamali. Internette bulamadigim icin konu actim haziri onume gelsin derdinde bir insan degilim eski konularima bakabilirsin sordugum seyleri internette ara kabak gibi bulunabiliyor mu bir bak istersen?
Neyse bir ekleme daha yapayim ben bu 20 liralik cihazi alsam birde benim elimde 24v 1.8 amperlik dc cikisli cihazdan ayri olarak guc versem olur mu? Yalniz bundan eksi yok benim cihaz arti toprak birde eksi cikisi var bu cihazda sadece toprak ve arti giris var bunu nasil baglarim?
Hocam kolay gelsin
Gnd yazan yere sendeki güç kaynağının eksi ucunu, artı ucu da artıya bağlayarak çalıştırabilirsin. Ama rs485 çıkışları için çıkışları için birşey diyemiyorum. Denemek lazım
Tesekkur ederim hocam cevabin icin. Peki bir sey daha sorsam benim birde 5v ttl hiz olcumu yapmam lazim(G pini),usbden 5v geliyor zaten eger rs485 uzerinde elektrik tasiyorsa ben 5v ttl cikisi bu rs485 uzerindeki A B cikisina takabilir miyim direk? Evetse G pinini A'ya mi B'ye mi takacagim? Yoksa birde ttl usb ayri bur cevirici mi takmam lazim?
G pinine ne bağlanacağını çözemedim ama J ve L pinine rs485 pinleri bağlanırsa çalışacağı düşüncesindeyim
-
34sileli bunu yazdıhallederi_55 bunu yazdı34sileli bunu yazdıhallederi_55 bunu yazdıKaan bunu yazdı
Merhabalar,
Buna harcayacağınız zaman ve iş kaybı 150Euro'dan daha mı ucuz çok merak ediyorum.
Youtube'a RS485 to USB şeklinde ararsan yüzlerce video bulabilirsin. Oradaki cihazları da n11 veya hepsiburada'dan bulabilirsin.
Aslinda yazimin son kismini okursan en altta resmini koydugum 20 liralik sey ise yarar diye dusundugum icin burdayiz zaten,elektrikli besleme yoktu basta, bir de hala tezimin arkasindayim alt tarafi bir kabloyu cevirmek bu kadar zor olmamali. Internette bulamadigim icin konu actim haziri onume gelsin derdinde bir insan degilim eski konularima bakabilirsin sordugum seyleri internette ara kabak gibi bulunabiliyor mu bir bak istersen?
Neyse bir ekleme daha yapayim ben bu 20 liralik cihazi alsam birde benim elimde 24v 1.8 amperlik dc cikisli cihazdan ayri olarak guc versem olur mu? Yalniz bundan eksi yok benim cihaz arti toprak birde eksi cikisi var bu cihazda sadece toprak ve arti giris var bunu nasil baglarim?
Hocam kolay gelsin
Gnd yazan yere sendeki güç kaynağının eksi ucunu, artı ucu da artıya bağlayarak çalıştırabilirsin. Ama rs485 çıkışları için çıkışları için birşey diyemiyorum. Denemek lazım
Tesekkur ederim hocam cevabin icin. Peki bir sey daha sorsam benim birde 5v ttl hiz olcumu yapmam lazim(G pini),usbden 5v geliyor zaten eger rs485 uzerinde elektrik tasiyorsa ben 5v ttl cikisi bu rs485 uzerindeki A B cikisina takabilir miyim direk? Evetse G pinini A'ya mi B'ye mi takacagim? Yoksa birde ttl usb ayri bur cevirici mi takmam lazim?
G pinine ne bağlanacağını çözemedim ama J ve L pinine rs485 pinleri bağlanırsa çalışacağı düşüncesindeyim
Hocam J ve L pini bana torku veriyor G pini hizi veriyor,hepsini ayni anda almam lazim cunku bu 2 bilgi ile tork hiz grafigini cizdirecegim makinelerin
-
hallederi_55 bunu yazdı34sileli bunu yazdıhallederi_55 bunu yazdı34sileli bunu yazdıhallederi_55 bunu yazdıKaan bunu yazdı
Merhabalar,
Buna harcayacağınız zaman ve iş kaybı 150Euro'dan daha mı ucuz çok merak ediyorum.
Youtube'a RS485 to USB şeklinde ararsan yüzlerce video bulabilirsin. Oradaki cihazları da n11 veya hepsiburada'dan bulabilirsin.
Aslinda yazimin son kismini okursan en altta resmini koydugum 20 liralik sey ise yarar diye dusundugum icin burdayiz zaten,elektrikli besleme yoktu basta, bir de hala tezimin arkasindayim alt tarafi bir kabloyu cevirmek bu kadar zor olmamali. Internette bulamadigim icin konu actim haziri onume gelsin derdinde bir insan degilim eski konularima bakabilirsin sordugum seyleri internette ara kabak gibi bulunabiliyor mu bir bak istersen?
Neyse bir ekleme daha yapayim ben bu 20 liralik cihazi alsam birde benim elimde 24v 1.8 amperlik dc cikisli cihazdan ayri olarak guc versem olur mu? Yalniz bundan eksi yok benim cihaz arti toprak birde eksi cikisi var bu cihazda sadece toprak ve arti giris var bunu nasil baglarim?
Hocam kolay gelsin
Gnd yazan yere sendeki güç kaynağının eksi ucunu, artı ucu da artıya bağlayarak çalıştırabilirsin. Ama rs485 çıkışları için çıkışları için birşey diyemiyorum. Denemek lazım
Tesekkur ederim hocam cevabin icin. Peki bir sey daha sorsam benim birde 5v ttl hiz olcumu yapmam lazim(G pini),usbden 5v geliyor zaten eger rs485 uzerinde elektrik tasiyorsa ben 5v ttl cikisi bu rs485 uzerindeki A B cikisina takabilir miyim direk? Evetse G pinini A'ya mi B'ye mi takacagim? Yoksa birde ttl usb ayri bur cevirici mi takmam lazim?
G pinine ne bağlanacağını çözemedim ama J ve L pinine rs485 pinleri bağlanırsa çalışacağı düşüncesindeyim
Hocam J ve L pini bana torku veriyor G pini hizi veriyor,hepsini ayni anda almam lazim cunku bu 2 bilgi ile tork hiz grafigini cizdirecegim makinelerin
J ve L pini tork, g pini hız bilgisi verdiğinden eminsek firmanın satmak istediği ürünün içinde elektronik kart var ve g pini PWM ile hız bilgisi veriyor. Sende rs485 to usb varsa eğer g pinini bağlamadan J ve L pinini bağlayıp tork değerini ölçüp ölçemediğüni görebiliyor musun
-
34sileli bunu yazdıhallederi_55 bunu yazdı34sileli bunu yazdıhallederi_55 bunu yazdı34sileli bunu yazdıhallederi_55 bunu yazdıKaan bunu yazdı
Merhabalar,
Buna harcayacağınız zaman ve iş kaybı 150Euro'dan daha mı ucuz çok merak ediyorum.
Youtube'a RS485 to USB şeklinde ararsan yüzlerce video bulabilirsin. Oradaki cihazları da n11 veya hepsiburada'dan bulabilirsin.
Aslinda yazimin son kismini okursan en altta resmini koydugum 20 liralik sey ise yarar diye dusundugum icin burdayiz zaten,elektrikli besleme yoktu basta, bir de hala tezimin arkasindayim alt tarafi bir kabloyu cevirmek bu kadar zor olmamali. Internette bulamadigim icin konu actim haziri onume gelsin derdinde bir insan degilim eski konularima bakabilirsin sordugum seyleri internette ara kabak gibi bulunabiliyor mu bir bak istersen?
Neyse bir ekleme daha yapayim ben bu 20 liralik cihazi alsam birde benim elimde 24v 1.8 amperlik dc cikisli cihazdan ayri olarak guc versem olur mu? Yalniz bundan eksi yok benim cihaz arti toprak birde eksi cikisi var bu cihazda sadece toprak ve arti giris var bunu nasil baglarim?
Hocam kolay gelsin
Gnd yazan yere sendeki güç kaynağının eksi ucunu, artı ucu da artıya bağlayarak çalıştırabilirsin. Ama rs485 çıkışları için çıkışları için birşey diyemiyorum. Denemek lazım
Tesekkur ederim hocam cevabin icin. Peki bir sey daha sorsam benim birde 5v ttl hiz olcumu yapmam lazim(G pini),usbden 5v geliyor zaten eger rs485 uzerinde elektrik tasiyorsa ben 5v ttl cikisi bu rs485 uzerindeki A B cikisina takabilir miyim direk? Evetse G pinini A'ya mi B'ye mi takacagim? Yoksa birde ttl usb ayri bur cevirici mi takmam lazim?
G pinine ne bağlanacağını çözemedim ama J ve L pinine rs485 pinleri bağlanırsa çalışacağı düşüncesindeyim
Hocam J ve L pini bana torku veriyor G pini hizi veriyor,hepsini ayni anda almam lazim cunku bu 2 bilgi ile tork hiz grafigini cizdirecegim makinelerin
J ve L pini tork, g pini hız bilgisi verdiğinden eminsek firmanın satmak istediği ürünün içinde elektronik kart var ve g pini PWM ile hız bilgisi veriyor. Sende rs485 to usb varsa eğer g pinini bağlamadan J ve L pinini bağlayıp tork değerini ölçüp ölçemediğüni görebiliyor musun
Cevirici henuz alinmadi hocam emin olmadigimiz icin, J ve L standart acik geliyor tork icin eger G pinini yani hizida olcmek istersen ekstra para vermen gerekiyor ki bu ekstrayi odeyerek acik aldik pini yani soylenen bu sekildeydi. Burda ki konudan sonra bende bir kac simsek cakti aslinda sayenizde muhtemelen tork ve guc isini cozdum sadece hiz pinini yani Gyi rs485e direk baglayabilir miyim veri icin yoksa onun icinde ttl cevirici mi almam lazim o kaldi. Ben birde bu hafta izinliyim sirkette bensiz yapmayi deneyecek bile adam yok haftaya netlestiririz muhtemelen herseyi.
Bu arada gec yaziyorum kusura bakma hocam gordum de bilgisayara gectigimde duzgun yazayim dedim gecemedim yine telefondan yazdim,yazim hatasi varsa kusura bakmayin lutfen
