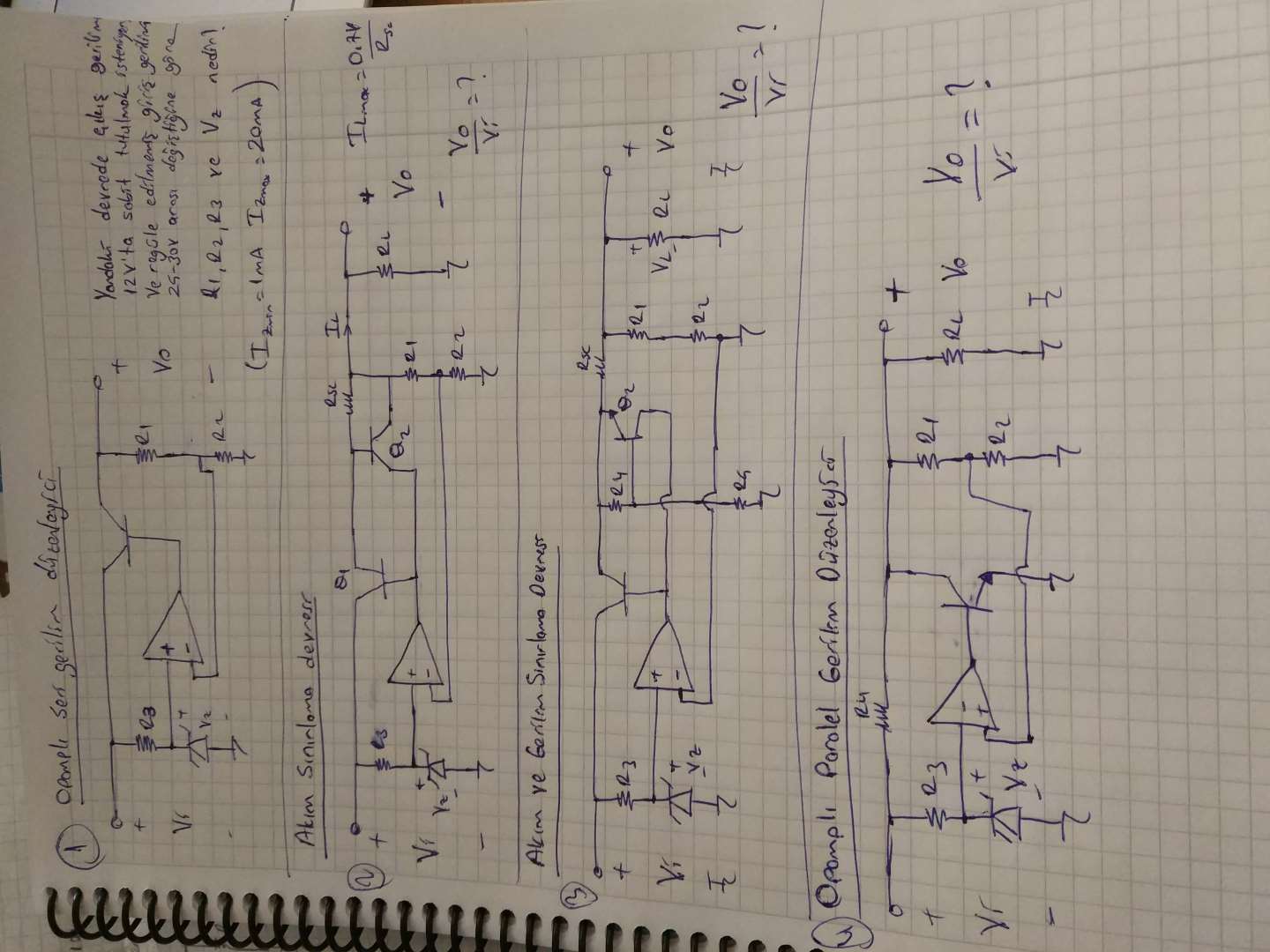

Oncelikle Selamünaleyküm.Bu dört sorunun cevabını arıyorum.Elektronik2 soruları.Sorular benim için önem arz etmemiş olsa buraya atmazdım çözebilen bi murit varsa yardim ederse çok makbule geçer. -
Düşmüş
-
Hocam ilk sorudaki değerlerden emin misin?
Verilen değerlere baktığımda bir yanlışlık olabileceğini düşünüyorum. (Saat geç oldu hesaplama hatası vs.. yapmış olabilirim)
Öncelikle zener gerilimini bulurken aşağıdaki denklemi kullanman gerekiyor.
(Vi - Vz) / R3 = Izener
Giriş geriliminin 25-30V arası değiştiği ve zener akımının min-max değerlerinin 1mA ve 20mA olduğu verilmiş. Dolayısı ile 2 bilinmeyenli 2 farklı denklem elde etmiş oluyoruz;
(25 - Vz) / R3 = 0.001
(30 - Vz) / R3 = 0.02
---------------------------Buradan Vz = 24.7368V ve R3 = 263.1579 Ohm olarak buldum.
Vout'a tarafına baktığında ise bilmen gereken Opamplarda eviren ve evirmeyen girişlerin gerilimleri birbirine eşit olmak zorunda olduğu ve opamların iç direnci sonsuz kabul edildiğinden giriş akımlarının 0 olduğu.
Bu iki bilgiden bize lazım olan V+ = V- olduğu dolayısı ile;
Zener gerilimi, çıkıştaki gerilim bölücü kısmında R2 üzerinde düşen gerilime eşit olacak.
Buradan;
Vz = Vout * R2 / (R1+R2)
Problem de tam burada kaynaklanıyor. Devrenin çıkışında başka bir kaynak yok ise R2 direnci üzerinde düşen gerilim 24V olamaz.
Başta dediğim gibi saat geç oldu hesaplamalarda hata yapmış olabilirim :) , kaçırdığım noktalar olabilir. Gün içerisinde tekrar bakarım. Hatta vaktim olursa diğer sorulara da bakarım.
Kolay gelsin.
-
@aercys yaptigin islemler dogru, R2 direnci uzerinde dusen gerilim 24V olabilir. Bu demektir ki, R1 direnci uzerinde akim yukaridan asagiya degil, asagidan yukariyadir. Devamini ona gore duzenlersin, ben devam etmeyim buradan.
@MhmdAlmz ikinci soruda verilen ILmax= 0.7/Rsl mi? Rl olmasi gerekiyor sanirim onun.
Vaktim oldukca ben de bakayim
-
mizahi bunu yazdı
@aercys yaptigin islemler dogru, R2 direnci uzerinde dusen gerilim 24V olabilir. Bu demektir ki, R1 direnci uzerinde akim yukaridan asagiya degil, asagidan yukariyadir. Devamini ona gore duzenlersin, ben devam etmeyim buradan.
@MhmdAlmz ikinci soruda verilen ILmax= 0.7/Rsl mi? Rl olmasi gerekiyor sanirim onun.
Vaktim oldukca ben de bakayim
Hocam defterde yazdığı kadariyla Rsc Rl değil
-
aercys bunu yazdı
Hocam ilk sorudaki değerlerden emin misin?
Verilen değerlere baktığımda bir yanlışlık olabileceğini düşünüyorum. (Saat geç oldu hesaplama hatası vs.. yapmış olabilirim)
Öncelikle zener gerilimini bulurken aşağıdaki denklemi kullanman gerekiyor.
(Vi - Vz) / R3 = Izener
Giriş geriliminin 25-30V arası değiştiği ve zener akımının min-max değerlerinin 1mA ve 20mA olduğu verilmiş. Dolayısı ile 2 bilinmeyenli 2 farklı denklem elde etmiş oluyoruz;
(25 - Vz) / R3 = 0.001
(30 - Vz) / R3 = 0.02
---------------------------Buradan Vz = 24.7368V ve R3 = 263.1579 Ohm olarak buldum.
Vout'a tarafına baktığında ise bilmen gereken Opamplarda eviren ve evirmeyen girişlerin gerilimleri birbirine eşit olmak zorunda olduğu ve opamların iç direnci sonsuz kabul edildiğinden giriş akımlarının 0 olduğu.
Bu iki bilgiden bize lazım olan V+ = V- olduğu dolayısı ile;
Zener gerilimi, çıkıştaki gerilim bölücü kısmında R2 üzerinde düşen gerilime eşit olacak.
Buradan;
Vz = Vout * R2 / (R1+R2)
Problem de tam burada kaynaklanıyor. Devrenin çıkışında başka bir kaynak yok ise R2 direnci üzerinde düşen gerilim 24V olamaz.
Başta dediğim gibi saat geç oldu hesaplamalarda hata yapmış olabilirim :) , kaçırdığım noktalar olabilir. Gün içerisinde tekrar bakarım. Hatta vaktim olursa diğer sorulara da bakarım.
Kolay gelsin.
Hocam çözümünüz için çok teşekkür ederim inceledim tek tek hesaplamadim fakat gidiş yolu çok mantıklı geldi dediğiniz gibi R2 üzerine düşen gerilimin o kadar büyük olmaması lazım devrenin çıkışında herhangi bi kaynak yok.
-
@MhmdAlmz, hocam baktım şimdi verdiğim bilgi eksik olmuş. Opamplarda V+ = V- olması için negatif geribesleme olması gerekiyor. Devrede o şekilde kullanılmış zaten ancak yine de ben belirtmeyi unutmuşum.
@mizahi, hocam sizinde dediğiniz gibi R1 üzerindeki akımın ters akması sonucu çıkış gerilimi 12V olabilir. Ancak bu devreyi baz alırsak R1 üzerindeki akımın ters akması mümkün müdür?
Devreye baktığımızda yük değişimine bağlı olarak R2 üzerindeki akım ve dolayısı ile gerilimi değişiyor. R2 de opampın geribeslemesinde olduğundan opamp transistörü sürerek R2 gerilimini zener diyot geriliminde tutmaya çalışıyor.
Bu noktada R1 direnci üzerinde negatif yönde yani Vo+ ucuna doğru akım akabilmesi için opamp'ın geribeslemesinden R1 ve R2 direnci üzerine akım akacak ki bu mümkün değil.
-
aercys bunu yazdı
@MhmdAlmz, hocam baktım şimdi verdiğim bilgi eksik olmuş. Opamplarda V+ = V- olması için negatif geribesleme olması gerekiyor. Devrede o şekilde kullanılmış zaten ancak yine de ben belirtmeyi unutmuşum.
@mizahi, hocam sizinde dediğiniz gibi R1 üzerindeki akımın ters akması sonucu çıkış gerilimi 12V olabilir. Ancak bu devreyi baz alırsak R1 üzerindeki akımın ters akması mümkün müdür?
Devreye baktığımızda yük değişimine bağlı olarak R2 üzerindeki akım ve dolayısı ile gerilimi değişiyor. R2 de opampın geribeslemesinde olduğundan opamp transistörü sürerek R2 gerilimini zener diyot geriliminde tutmaya çalışıyor.
Bu noktada R1 direnci üzerinde negatif yönde yani Vo+ ucuna doğru akım akabilmesi için opamp'ın geribeslemesinden R1 ve R2 direnci üzerine akım akacak ki bu mümkün değil.
hocam R1 ile R2 arasindaki noktada Kirchoff'un Akim yasasini uygulayalim. Opamp'un geribeslemesinden gelen akim Ig=0, R2 uzerinden akan akim Ir2= x, dolayisiyla R1 uzerinden akan akim, Ir1= -x olmalidir, yani tam tersi istikamette.
Isin fiziksel yanina bosa kafa yorma, bunlar feedback devreleridir, anlamasi cok zor. Arkasinda yatan matematige guven :)
edit: benim de kafam karisti bak simdi. KAY yanlis uyguluyorum sanki :)) neyse saat baya gec burada. sabah bakayim hocam. senin dedigin de dogru olabilir.
mizahi tarafından 26/Ağu/17 10:01 tarihinde düzenlenmiştir -
Upp
-
mizahi bunu yazdıaercys bunu yazdı
@MhmdAlmz, hocam baktım şimdi verdiğim bilgi eksik olmuş. Opamplarda V+ = V- olması için negatif geribesleme olması gerekiyor. Devrede o şekilde kullanılmış zaten ancak yine de ben belirtmeyi unutmuşum.
@mizahi, hocam sizinde dediğiniz gibi R1 üzerindeki akımın ters akması sonucu çıkış gerilimi 12V olabilir. Ancak bu devreyi baz alırsak R1 üzerindeki akımın ters akması mümkün müdür?
Devreye baktığımızda yük değişimine bağlı olarak R2 üzerindeki akım ve dolayısı ile gerilimi değişiyor. R2 de opampın geribeslemesinde olduğundan opamp transistörü sürerek R2 gerilimini zener diyot geriliminde tutmaya çalışıyor.
Bu noktada R1 direnci üzerinde negatif yönde yani Vo+ ucuna doğru akım akabilmesi için opamp'ın geribeslemesinden R1 ve R2 direnci üzerine akım akacak ki bu mümkün değil.
hocam R1 ile R2 arasindaki noktada Kirchoff'un Akim yasasini uygulayalim. Opamp'un geribeslemesinden gelen akim Ig=0, R2 uzerinden akan akim Ir2= x, dolayisiyla R1 uzerinden akan akim, Ir1= -x olmalidir, yani tam tersi istikamette.
Isin fiziksel yanina bosa kafa yorma, bunlar feedback devreleridir, anlamasi cok zor. Arkasinda yatan matematige guven :)
edit: benim de kafam karisti bak simdi. KAY yanlis uyguluyorum sanki :)) neyse saat baya gec burada. sabah bakayim hocam. senin dedigin de dogru olabilir.
Hocam emekleriniz için çok teşekkür ederim sınavda artık bi şekilde gösterdiğiniz şekilde çözmeye calisicam.Ellerinize sağlık
