Kapalı Trafo Bağlantı Şeması
-
Elimizde bulunan trafodan +12 V almak için nasıl bir bağlantı yapmamız gerekiyor?

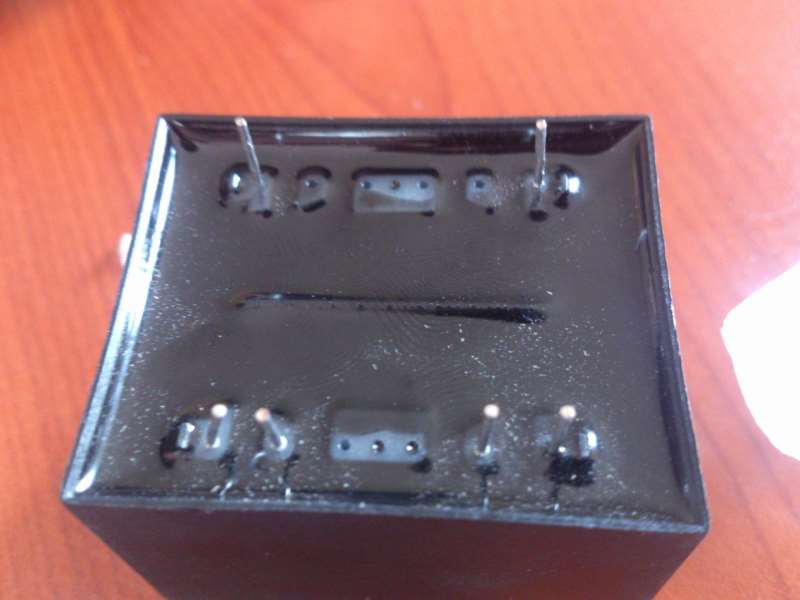

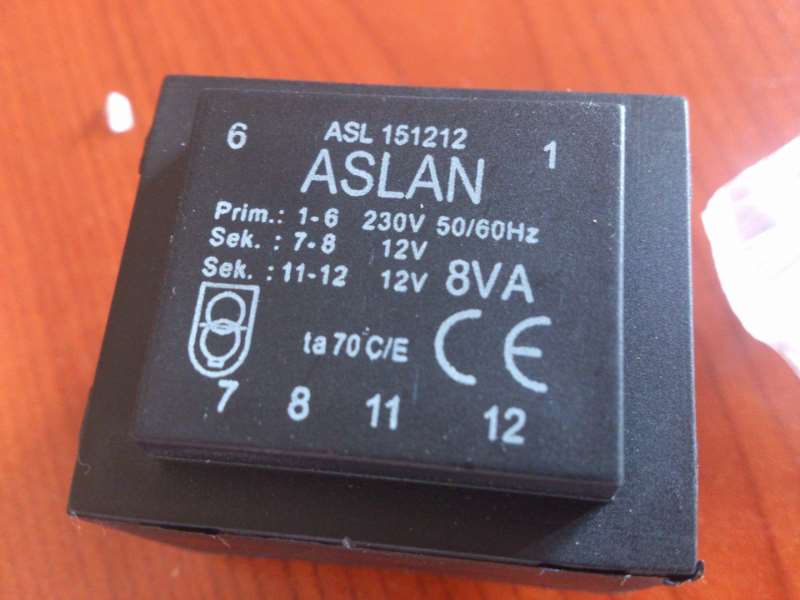

Benim düşüncem. 1 ve 6'ya 220 V verdiğimizde 7-8 ve 11-12'den ayrı ayrı 12v alıyoruz.
+12 ve -12 almak içinde sanırım 8 ile 11 uçlarını bağlayıp 7-12 uçlarını kullanmalıyız.
Daha önce trafo kullanmadığımız için emin olamadık.
-
Arkadaşlar bağladık her ikişer uçtan da 15v aldık biz +15 ve -15 yapmak istiyoruz yok mu bilen birisi?
-
- alamassın çünkü simetrik trafo değil bu. eksi voltaj alman için simetrik trafo kullanman lazım.
yok yok ben karıştırdım doğrultucu diyotla yapabilirsin gibi duruyor.
Dos_Attach tarafından 17/May/16 21:21 tarihinde düzenlenmiştir -
Hocam bizim doğrultucu devremiz şu şekilde 15v ac'yi 5v dc'ye çeviriyoruz.
Benim istediğim şu şekilde +15v ve -15v şeklinde DC gerilim istiyorum. Trafonun hangi bacaklarını ortak yapacağım bilmiyorum.
-
Bu transformatör ile zor abi, bi ihtimal sargilar kesilip devam ettiyse 8-11 köprülenip diyot ile alabilirsiniz ama yine zor :) yük ne bagliyacaksiniz buna? 7805 çok çektirir size eğer yük büyükse
-
-
zaman durumunuz ne bilmiyorum ama hocam ,
bi trafocuya gidip 220 giriş , 2x15v - 2x12v - 2x5v trafo sardırabilirsiniz , en son 2x12v - 2x5v 45 tl'ye sardırmıştım.
şimdi opamp filan besleyeceksiniz , 12den 15 kondansatörle doğrultarak çıkıcaksınız bilmiyorum ne kadar sağlıklı olur o
-
Arkadaşlar köprü diyotu yanlış bağlıyormuşuz olayı hallettik.
1000uF 25v cap'lar ile +21v ve -21v şeklinde değerler elde ettik.
Ardından 7815 ve 7915 ile +15v ve -15v elde ettik.
Yarınki görevimiz ise +21v 'u 7805 ile +5v'a çekip PIC'i çalıştırıp LCD'ye yazı yazdırmak olacak.
Ondan sonra ise ACS ile akım değerini ölçüp gerilim değeriyle birlikte harmanlayıp Cos Fi değerini bulacağız.
Rotamız bu inşallah güzel sonuçlar elde ederiz.
Teşekkürler, iyi geceler, saygılar.
-
adım adım ilerlemişsiniz bize yazacak bişey kalmamış. sorunlar çözülmüş.
Tebrikler. Başarılar. Kolay gelmesi dileğiyle.
