Minimum Maliyetle Müzik Çalacak Bir Devreye İhtiyacım Var Minimum Maliyetle Müzik Çalacak Bir Devreye İhtiyacım Var
-
merhabalar
başlıkta dediğim gibi minimum maliyetle müzik çalacak bir devreye ihtiyacım var.
nerden başlamam nasıl bir yol izlemem gerekir ? elektronik bilgim sıfırmış gibi düşünebilirsiniz (biraz arduino kurcaladım sadece)
devreyi tasarlayıp (ya da birine tasarlatıp) pcbwayde bastırmak istiyorum, beklentilerim şu şekilde :
- 4x8 cm den büyük olmamalı
- tercihen cr2032 pille ya da 100mah lık minicik bataryalarla çalışmalı. (batarya olursa type-c şarj girişi de koymamız gerek)
- üstünde minik bir hoparlör ve bir 3.5mm kulaklık girişi olmalı, kulaklığa bir şey takıldığında hoparlör deaktif olmalı
- üstünde bir adet play-pause tuşu olmalı. bu tuşa basıldığında aletin romuna attığım şarkıyı başlatıp durdurmalı. çift tıkladığımda şarkıyı başa almalı
bunu yapmak için hangi componentleri kullanmalıyım? stm32 ile yaparım diye düşündüm ama onla yapılmayacak bişeyse boşa vakit kaybetmeyeyim.
ücreti mukabilinde yardımcı olmak isteyen çıkarsa o da olur
-
Arduinonun adcsi falan yetmez müzik calmaya. Onun için ayrı mp3 çalar modüller var arduinoya baglamalik. Yada ucuz bir mp3 calar alıp kullanabilirsin. Yapacağın işi biraz daha detaylı anlatirsan baska fikirler uretebiliriz
Bonibon tarafından 28/Eki/21 13:33 tarihinde düzenlenmiştir
-
Bonibon bunu yazdı
Arduinonun adcsi falan yetmez müzik calmaya. Onun için ayrı mp3 çalar modüller var arduinoya baglamalik. Yada ucuz bir mp3 calar alıp kullanabilirsin. Yapacağın işi biraz daha detaylı anlatirsan baska fikirler uretebiliriz
hocam yapacağım iş şu: bana 4x8 cm boyutunda romuna attığım müziği çalacak bi alet lazım. (rom yerine sd kartta koyabiliriz sorun değil) işin içine arduino girerse baya büyüyor, ben anahtarlık boyutunda istiyorum bu dalgayı.
şu minik mp3 çalarlardan bi tane sipariş ettim, üstündeki devreyi falan inceleyeceğim ne kullanmış. aynı bu boyutta, üstünde sadece play/pause tuşu olan ve ufak bir hoparlörü olan bir alet lazım.
-
Müzik çalmak derken? Kaç saniye kayıt okuyacak? MP3 gibi bir sıkıştırılmış format mı yoksa PCM mi çalacak? Ses kalitesi ne olacak? Stereo gerekli mi gibi ayrıntıları bilmek gerekiyor.
Arduino ile bu iş olmaz gibi. Anca kontrol için olur.
ESP32 ile belki (https://www.youtube.com/watch?v=qNLvoSQCx60). ESP8266 ile olabilir.
Mikrodenetleyici illa kullanılacaksa <mikrodenetleyici adı>+"1 bit dac" parametreleri ile arama yapabilirsiniz. Örneğin https://www.youtube.com/watch?v=pLNhjowOCZI ya da https://github.com/earlephilhower/ESP8266Audio https://www.youtube.com/watch?v=p6BzdsJR4mE

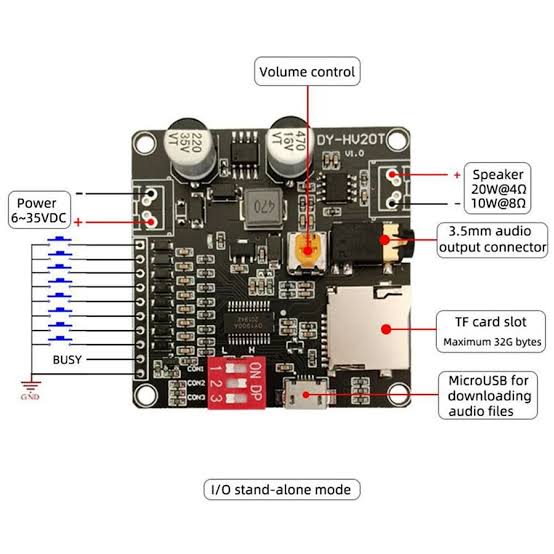

Daha gelişmiş şeyler için https://www.direnc.net/arduino-ses-modulleri buradakilere bakabilirsiniz. Maalesef buradakiler ile ilgili deneyimim yok.
-
YeniHarman bunu yazdı
Müzik çalmak derken? Kaç saniye kayıt okuyacak? MP3 gibi bir sıkıştırılmış format mı yoksa PCM mi çalacak? Ses kalitesi ne olacak? Stereo gerekli mi gibi ayrıntıları bilmek gerekiyor.
Arduino ile bu iş olmaz gibi. Anca kontrol için olur.
ESP32 ile belki . ESP8266 ile olabilir.
Mikrodenetleyici illa kullanılacaksa +"1 bit dac" parametreleri ile arama yapabilirsiniz. Ö
çok sağol hocam araştıracağım yazdığın şeyleri.
format konusunda sorun yok müziği herhangi bir formata çevirebilirim. kalite olarakta dinlenebilecek bir kalitede olması gerek işte. polifonik falan değilde bildiğimiz pc hoparlöründen çıkan ses gibi
-
@yeniharman hacı dediğin şeyleri aratıp çok güzel şeyler buldum eyvallah
https://wiki.dfrobot.com/DFPlayer_Mini_SKU_DFR0299#target_6
bu işimi görecek gibi
-
hocam uğraşayım eğleneyim dersen linkini verdiğim entegre ile yapmayı deneyebilirsin.
https://datasheet.lcsc.com/lcsc/1811151653_RDA-Microelectronics-RDA5856LE_C95546.pdf
-
beytullahgol bunu yazdı
hocam uğraşayım eğleneyim dersen linkini verdiğim entegre ile yapmayı deneyebilirsin.
https://datasheet.lcsc.com/lcsc/1811151653_RDA-Microelectronics-RDA5856LE_C95546.pdf
Hocam sen bu şema çizimlerinden anlıyor musun?
Bende bir cihazın şeması var data girişi neresi çözemedim bir türlü de yardımcı olabilir misin?
-
joe_black bunu yazdıbeytullahgol bunu yazdı
hocam uğraşayım eğleneyim dersen linkini verdiğim entegre ile yapmayı deneyebilirsin.
https://datasheet.lcsc.com/lcsc/1811151653_RDA-Microelectronics-RDA5856LE_C95546.pdf
Hocam sen bu şema çizimlerinden anlıyor musun?
Bende bir cihazın şeması var data girişi neresi çözemedim bir türlü de yardımcı olabilir misin?
özelden gönderin bir bakayım hocam
-
