CCS C ile PIC Ornegi

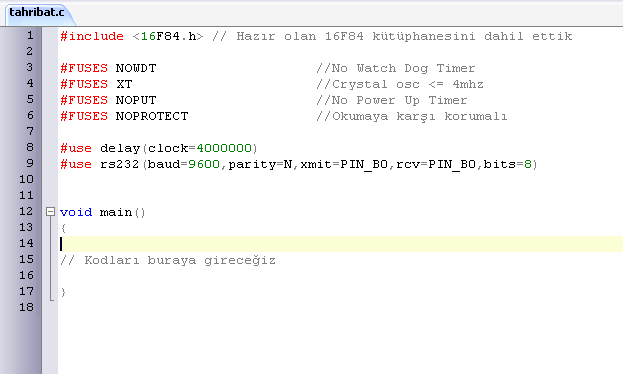

Ve karşımıza kod penceresi açılıyor, temel kodlarımızı giriyoruz;

Evet şimdi oldukça basit bir program yazalım.
Programın amacı; Devredeki LED'i 5 saniye yakıp ardından 5 saniye söndürmek olsun.

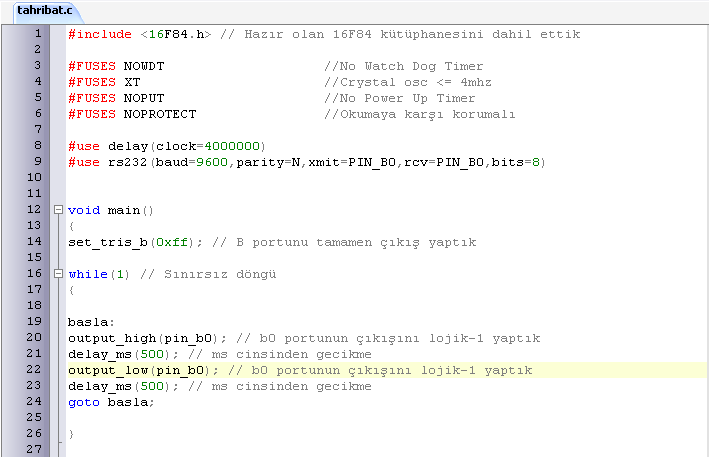

Programımız;

Programımızıda yazdıktan sonra PIC imizde programı çalıştırmak için bize gerekli odan ".hex" dosyasını Compile ederek alacağız. Bu işlemide; Compile sekmesini tıkladıktan sonra "Compile" seçeneğine basarak yapıyoruz. Eğer bir hata yapmadıysak, başarıyla compile edilip bize en başta seçtiğimiz proje klasörüne ".hex" dosyasını verecektir.

Programı simüle etmek

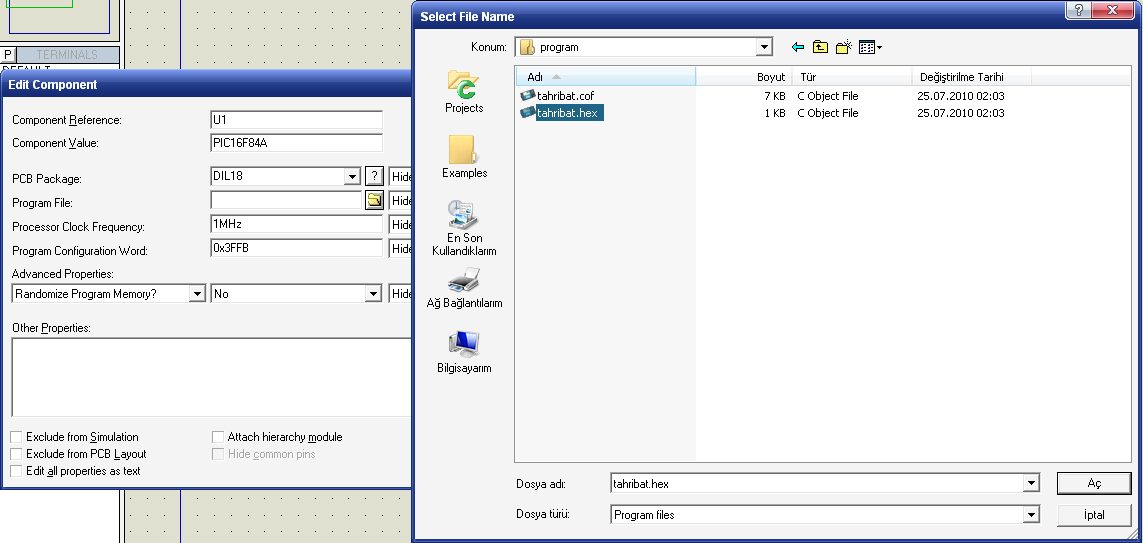

Compile ettikten sonra elimize geçen ".hex" dosyasını PIC imizin içine atacağız. Bunu yapmak için, Isis'i açıyoruz ve PIC16F84a elemanının üzerine 2 kere tıkladıktan sonra çıkan özellikler penceresinden "Program File" seçeneğinin yanından program klasörümüzden ".hex" dosyasını alıp "OK" buttouna basarak çıkıyoruz.
