2.2.2.2. Ana Kart Güç Kablosu

Ana karta güç kaynağında iki adet güç kablosu gelir.bu güç kabloları Resim’de gösterilmiştir.

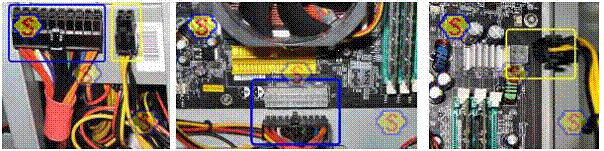

Resim : Ana kart güç kablosu

2.2.2.3. Hoparlör Kablosu

Ana kart üzerinde iki adet hoparlör bağlantısı vardır. Bunlardan ilki bios mesajlarını iletmek üzere kullanılan küçük bir hoparlördür. İkincisi ise ana kart üzerindeki ses kartına kasa üzerinden hoparlör bağlantısıdır.

2.2.2.4. Diğer Sürücüler İçin Güç Kabloları

Hard disk, CD-ROM ve Floppy Disk için güç kaynağından gelen bağlantılar vardır. Bu bağlantılar ve özellikleri resim’de verilmiştir.

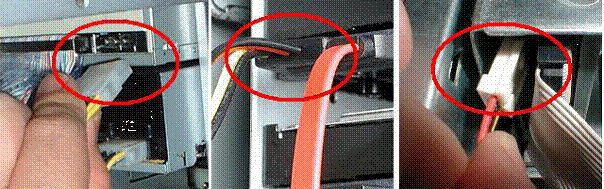

Resim : Diğer sürücüler için güç kabloları

2.3. ATX Güç Kaynağı

Güç kaynağı, bilgisayar parçalarına elektriksel enerji sağlayan cihazdır. Bilgisayar sistemlerinin gelişim sürecinde güç kaynakları da değişmiştir.İlk güç kaynakları yazılım ile kontrol edilemezken; günümüzde ATX serisi güç kaynakları( ATX, ATX12V+, PFC, EPS12V+ ,AMD ATX/GES) işletim sistemleri ile kontrol edilebilmektedir. ATX, bilgisayar kasalarına ait bir biçim faktörü olmasına rağmen, ATX standartları içerisinde bilgisayarın güç kaynağının da uyması gereken standartlar da belirlenmiştir. Bu sayede güç kaynağının sağlaması gereken elektriksel güç, tip ve voltajları, güç soketleri ve tipleri, kablo uzunlukları, fiziksel boyut, soğutma için gerekli olan fan ve tipi de bir standarda oturtulmuştur.

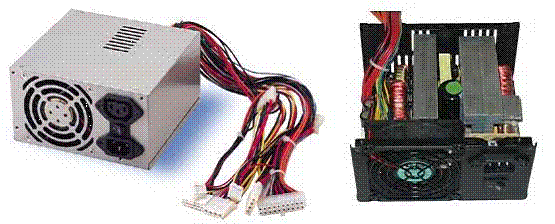

 Resim : ATX güç kaynağı ve iç yapısı

ATX güç kaynaklarının en büyük getirisi standart bir ATX ana kartın tek bir 20pin konnektörle elektriksel güç ihtiyacını sağlayabilmesi yanında yazılım yolu ile bilgisayarın kapatılmasına izin vermesidir. Yazılım yolu ile bilgisayarı kapatabilmek ve yeniden klavye ya da mouse vasıtası ile yeniden açabilmek kullanım kolaylığı açısından oldukça önemlidir.

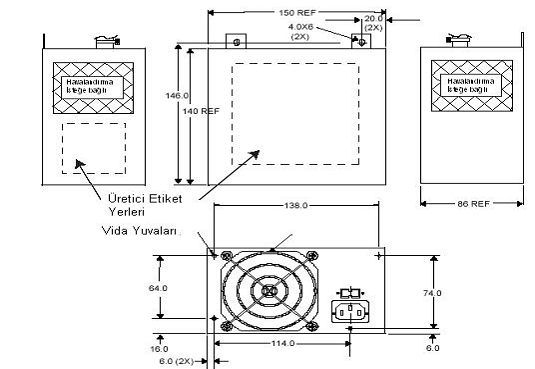

2.3.1. Yapısı

ATX güç kaynakları ile birlikte 20-Pin’de birleştirilen ana güç konnektörüyle +/-5V ve 12V yanında sağlanan 3.3V ile bu voltaja ihtiyaç duyan PCI genişleme kartlarına da destek verilmiştir. ATX Form-Factor'ünde 20pin’lik bu ana güç konnektörünün ana kartın köşelerine ve işlemciye yakın bir yerde konumlandırılması tavsiye edilerek işlemciye olan güç girdisinin maksimum temiz olması amaçlanır.
