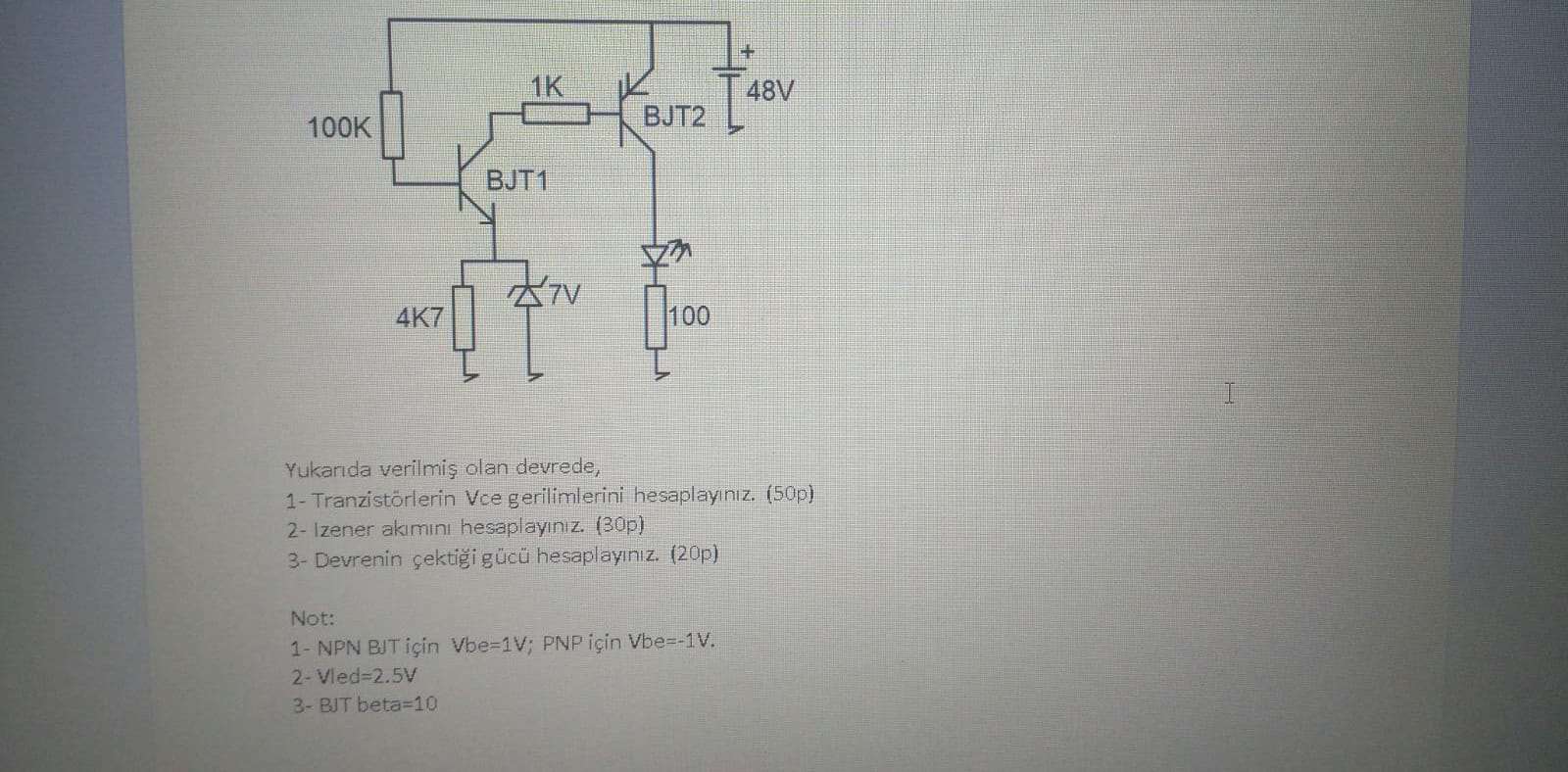

Elektronik Devreler Dersi Final Sorusu Elektronik Devreler Dersi Final Sorusu
-
Arkadaşlar, bu bir arkadaşın final ödeviymiş. Benden rica etti. Dediğine göre çeşitli simülasyon programları falan denemiş ama çözememiş. Çözebilecek mürid veya müridelere duyurulur.
-
Uykum var yarın da çok meşgulüm.. Transistörün ve zener diyodun nasıl çalıştığını bilen birsi için orta okul seviyesinde bir çözümü vardır.. iki bilinmeyenli iki denklem yani.. yutubda bile vardır mutlaka..
Başarılar dilerim...
-
7/4,7 nin sonucu 30 puan değerinde vay ark.
-
devreden geçen akımları transistör base 1,(transistör base 2=transistör collector 1), vs. şeklinde hepsini yazın. sonra;
48 volt olan düğüm noktasından başlatarak bjt2 emitter bacağına oradan da toprağa doğru bir Kirchhoff gerilim kanunu yazın. yine 48 volt olan düğüm noktasından başlatarak bjt 1 base bacağına oradan da 7 voltluk zener diyota doğru Kirchhoff gerilim kanunu yazın.
ardından collectör akımının base akımının beta katına eşit olduğunu ve emitter akımının, base akımının beta+1 katına eşit olduğunu kullanarak iki denklemi tek bir akım değişkenine göre yazın ve denklemi çözün.
final sınavında benzer bir soru sorulmuştu bende de. biraz uğraşınca çözülüyor hocam. arkadaşa bu cümlelerimi iletin çözer kendisi. tabi bizdeki orta zorlukta sorulardan biriydi 25 puan değerindeydi 2:30 saat süresi vardı tüm sınavın. bu arkadaşta ise 100 puanı da bu sorudan sormuşlar. :D bu soru gayet normal bir soru konu açıp yardım alınacak bir soru değil gerçekten de. Sınavda da hakkı ne ise onu alsın. kolay gelsin.
-
cicosz bunu yazdı
7/4,7 nin sonucu 30 puan değerinde vay ark.
sen tokatlarsın bu soruyu :D
-
2. sorunun cevabı yazmıştım.
1. soru için de @GuArDiAn55 yönetimi söylemiş.
3. soru için de güç = i x v dersek
v=48, itoplam=ib1 + ie2'dir.
@noname:D
-
cicosz bunu yazdı
7/4,7 nin sonucu 30 puan değerinde vay ark.
Onu nasıl yazıyorsun hemen?..
Zener gerilim aşılmış mı , aşlmamış mı?
O yazdığın zener aşılmamış ise 4.7 k dirençteki akım olmaz mı? O durumda Iz 0 olmaz mı?
Zener gerilim aşılmış ise BJT1 emiter akımı üzerinden gidersek Iz= Ie - 7/4.7k diye düşünüyorum
-
ltcelik bunu yazdıcicosz bunu yazdı
7/4,7 nin sonucu 30 puan değerinde vay ark.
Onu nasıl yazıyorsun hemen?..
Zener gerilim aşılmış mı , aşlmamış mı?
O yazdığın zener aşılmamış ise 4.7 k dirençteki akım olmaz mı? O durumda Iz 0 olmaz mı?
Zener gerilim aşılmış ise BJT1 emiter akımı üzerinden gidersek Iz= Ie - 7/4.7k diye düşünüyorum
Paralel kol gerilim aynı olacaktır 7/4,7 o yüzden.
-
Ltcelik haklı Ie-(7/4,7)
-
Fakirler yapan çıkmadı mı?
-
Iz akımını aralık olarak istemediği için 7V olarak aldım.Çıkan sonuç:4.4mA Bir diğer durumda VE gerilimi 14.36V olarak hesapladığım için öyle aldım.
