1.3.2.2. PCI (Peripheral Component Interconnect)

PCI günümüz masaüstü bilgisayarlarında kullanılan en yüksek performansa sahip yol sistemidir. PCI veri yollarının hızı 20 ile 33 MHZ arasındadır. PCI veri yolu şu an günümüz PC'lerin hepsinde bulunmaktadır. Bunun dışında ayrıca Power PC tabanlı bilgisayarlarda kullanılmaktadır. PC’ler 32 bitlik ve 64 bitlik versiyonları ile piyasada bulunmaktadır. Ana kartınızda PCI yuvaları beyaz renktedir. PCI slotları LAN, SCSI, USB ve diğer kartları desteklemektedir. PCI veri yolu tak çalışır desteklidir.

1.3.2.3. PCI Express

PCI Express PCI veri yolunda kullanılan paralel veri iletimi mimarisinin yerine seri çalışan ve noktadan noktaya iletişim mimarisini kullanan bir teknoloji getiriyor. İki PCIe aygıtı bir linkle bağlanıyor ve her bir link, bir ve birden fazla yollar meydana getiriyor. Meydana gelen her yol da iki adet düşük-voltaj değerine sahip oluyor. Bu voltaj diferansiyeli de karşıt yönlerde saniyede 2.5Gb veri taşıyabilen bir sinyal çiftini oluşturuyor. Çiftlerden biri gönderme (transmitting) işini yaparken, diğeri de alma (receiving) işini yapıyor. Bant genişliğini daha da artırmak içinse, oluşturulan yolların birden fazlası paralel bir şekilde (x1, x2, x4, x8, x12, x16 veya x32 yol) iki PCIe aygıtı arasına yerleştirilip her bir yolun ayrı ayrı sahip olduğu bant genişliğinin birleştirilmesi yoluna gidiliyor.

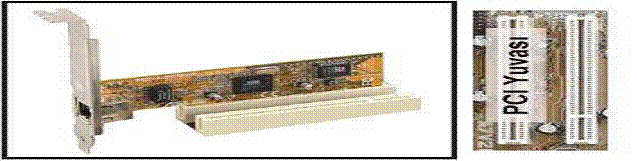

Resim: PCI veri yolu

1.3.2.4. AGP (Accelerated Graphics Port)

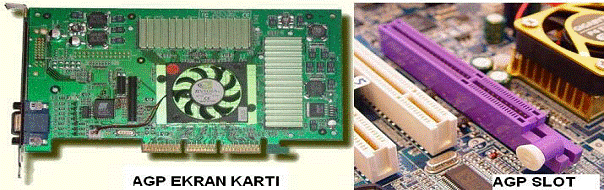

Hızlandırılmış grafik port‘u anlamına gelen AGP, ekran kartları için kullanılan yeni bir veri yoludur. AGP veri yolları Pentium II ve üstünü destekleyen ana kartlardabulunmaktadır. PCI veri yolu ile aralarındaki temel fark: AGP‘ler 128 KB’a varan büyük grafik dokularını (texture) ekran kartı belleğinin dışında, sistem belleğinden de yararlanarak işler. Bu sayede performansta artış sağlanır. AGP veri yolunun performansta bu şekilde bir artış sağlamasına “Doğrudan Bellek Kullanımı” DIME (Direct Memory Execute) denir. Ancak her AGP kartı bu özelliği kullanamaz. Bunun için bilgisayarda USB (Universal Serial Bus)’nin yüklenmiş olması gerekmektedir; çünkü veri aktarımı bu mantık çerçevesine yakın gelişmektedir. AGP veri yolunu sadece ekran kartları kullanmaktadır. Bu nedenle veri yolunun tüm bant genişliği ekran kartları için çalışmış olmaktadır. Tüm bant genişliği sadece ekran kartı için kullanıldığından, bu yolu kullanan ekran kartlarının performansı pci veri yolunu kullanan ekran kartlarına nazaran oldukça yüksek olmaktadır.

1.3.3. Portlar ve Konektörler

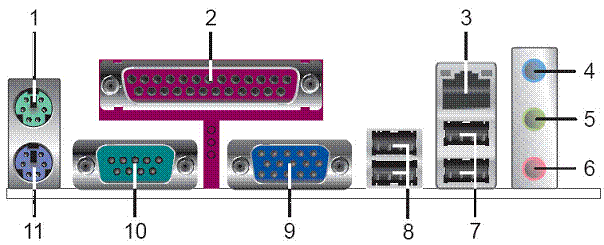

Ana kartın dış birimlerle bağlantı kurduğu özel yapılardır. Bağlantı kurulacak birim ile iletişim kurmaya uygun fiziksel yapıdadır. Portların bir kısmı kasanın içindedir ve bu portlara hard disk gibi kasa içine monte edilen birimler bağlanır.Bazı portlarda kasa yüzeyinde ana karta monteli şekilde bulunur.Bu portlara kasa dışından ulaşılır ve mikrofon gibi kasa dışında bulunması gereken cihazlar bağlanır.Bazı portların ana kartın yüzeninde olmasına rağmen istenirse bir uzatma kablosu ile kasa üzerinde ayrılmış özel bölümlere taşınabilir. Örneğin ek USB portları özel USB uzatma kabloları ile kasa yüzenine taşınabilir. Kasa üzerindeki portlar resim ’de gösterilmiştir.

Resim : Kasa üzerindeki portlar

1. PS/2 Fare Portu: Yeşil renkte olan bu port, PS/2 fareler içindir.

2. Paralel Port: 25-pin’li port konnektörlere yazıcı, scanner ve diğer aygıtların takılabilir.

3. LAN (RJ-45) Port: Yerel alan ağlarında ağa bağlanmak için kullanılır.

4. Ses Girişi: Açık mavi renkte olan bu porta teyp, CD, DVD çalar ya da diğer ses kaynakları bağlanabilir.

5. Ses Çıkışı: Açık yeşil renkte olan bu porta kulaklık, hoparlör takılabilir.

6. Mikrofon Girişi: Pembe renkte olan bu porta mikrofon takılabilir.

7 ve 8. USB Port: USB cihazlar yeni yeni yaygınlaşmaktadır. USB portlara neredeyse her tür harici cihaz bağlanabilir. Özelliği, seri ve paralel portlara göre çok daha hızlı olması ve USB aygıtlar üzerindeki yeni USB portları aracılığı ile uç uca çok sayıda cihazın zincirleme bağlanabilmesidir.

9. VGA Port: 15-pin’li VGA porta monitör bağlanır.

10. Seri Port:Bu 9-pin’li COM porta seri aygıtlar bağlanabilir.

11. PS/2 Klavye Portu: Mor renkte olan bu porta klavye bağlanır.

Ana kart üzerinde kasa içinden ulaşılabilen portlar da bulunur. Bunlar genel olarak iki adet IDE portu, bir disket sürücü portu, ana kart ile bütünleşikse SCSI portudur. Bu portlara takılan yassı kablolar aracılığı ile ana kartımıza sabit disk, CD sürücü, CD yazıcı, disket sürücü gibi dahili cihazları bağlarız. Bir IDE portuna bağlı kabloya, üzerindeki iki konnektör aracılığıyla iki cihaz bağlanabilir.

1.Floppy Bağlantısı:

Disket sürücüsünün ana karta bağlanması için kullanılır. Bağlantı yapılırken Floppy kablosunun üzerindeki kırmızı işaretin ana kart üzerindeki bağlantı noktasındaki PIN 1 üzerine gelmesine dikkat edilir.

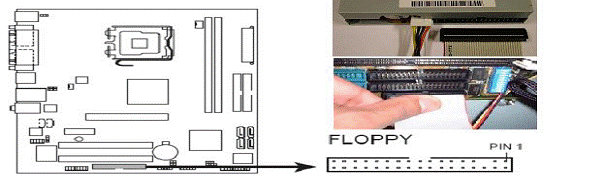

Resim : Floppy disk sürücü portu ve bağlantı şekli

2.IDE Bağlantısı:

Hard disk ve CD sürücülerinin ana karta bağlanması için kullanılır. Bağlantı yapılırken IDE kablosunun üzerindeki kırmızı işaretin ana kart üzerindeki bağlantı noktasındaki PIN 1 üzerine gelmesine dikkat edilir.Bir IDE portuna birden fazla cihaz bağlanacaksa MASTER ve SLAVE cihazlar jumper ayarları ile belirlenmelidir.

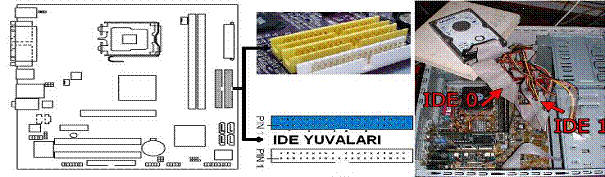

Resim: IDE portu ve bağlantı şekli
