Anakartlar

3.SATA Konektörleri

Serial ATA (SATA) birimi ise son zamanlarda hızla yaygınlaşmaktadır. SATA saniyede 150 MB veri akışını desteklemektedir. SATA kabloları çok daha incedir. SATA ara birimini destekleyen bir sabit disk seçilirken, seçilen ana karta da dikkat edilmelidir. Çünkü standart IDE bağlantı noktalarına bağlamak mümkün değildir.

Resim : SATA portu ve bağlantı şekli

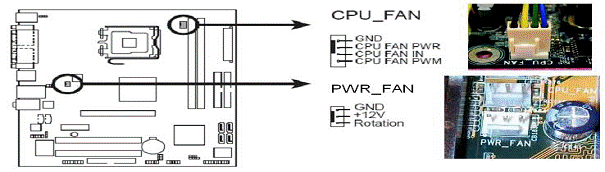

4. Fan Konektörleri

Soğutucu fanların kablosunun takıldığı konnektörlerdir. 12V’ta 350mA~740mA ya da 1A~2.22A(26.64W)’de çalışmaktadır. Fan kablosunu takmayı unutmamalısınız. Aksi takdirde sistem içinde yetersiz hava akışından dolayı anakart zarar görebilir. CPU fan mikroişlemci için tasarlanmış ve devir kontrolü de bulunan bir türüdür. Kasa üzerindeki diğer fanlar içinde konnektörler bulunur.

5. Dijital Audio Konnektör: Bu konnektörler, dijital seslerin çıkışı için kullanılır.

6. ATX Güç Konektörleri : Güç kaynağının ana karta bağlandığı konnektörlerdir.

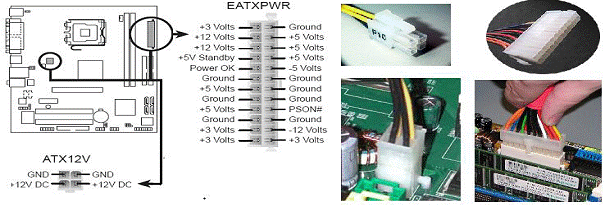

Resim: ATX güç konektörleri

7. USB Konnektörler: Çeşitli çevre birimlerinin anakarta bağlanmasını sağlayan portlardır. Yazıcı , video kamere vb. birçok cihaz bu portları kullanır.Bir ana kartın üzerinde ve yanında USB port bulunabilir.Yan tarafta bulunan USB portlara kasanın arka kısmından ulaşılabilir(bk. resim ). Ana kartın üzerinde bulunan USB portlar ise ara kablolar ile kasanın ön veya yan tarafına uzatılabilir.

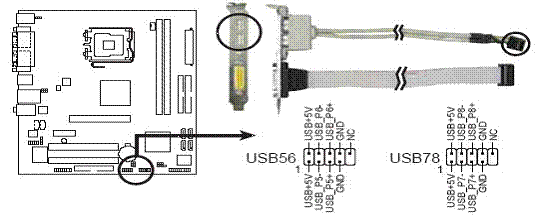

Resim: USB konektörler

8. Sistem Panel Konnektörleri :

Ana kartın kullanıcılar tarafından kontrol edilmesini veya sistemin çalışma durumunun ledler ile bildirilmesini sağlayan paneldir.

Sistem Güç LED’i (Yeşil 3-pin PLED): Sisteme elektrik geldiğinde bu LED’in yandığı görülür.

Sabit Disk Aktivite LED’i (Kırmızı 2-pin IDE-LED): Sabit diske veri yazarken ya da veri okurken IDE-LED yanar.

PC Hoparlörü (Turuncu 4-pin SPEAKER): Hoparlör sistem seslerini ve uyarılarını duymayı sağlar.

Güç/Uyku Düğmesi: Bu konnektör, sistem güç düğmesi içindir. Güç düğmesine bastığınızda BIOS ayarlarına bağlı olarak sistem ya kapanacak ya da uyku moduna girecektir. Sistem açıkken güç düğmesine 4 sn’den fazla bastığınızda sistem kapanacaktır.

Yeniden Başlat Düğmesi (Mavi 2-pin RESET): Sistemi kapatmadan yeniden başlatmayı sağlar.

9. İşlemci Soket. Ana kart üzerinde işlemciyi takmak için bir soket veya slot bulunur. Soket, yassı dikdörtgen şeklindeki işlemciler için iki düzlem üzerine (enine ve boyuna) uzanan iğnelerin oturduğu yuvaya verilen addır.

Resim: İşlemci soketi
